ویدئو: آموزش تهیه خروجی pdf در اتوکد

برای تهیه خروجی PDF از نقشه‌ها در اتوکد، ابتدا باید دستور Plot را اجرا کنید. در پنجره باز شده، پرینتر مجازی DWG to PDF را انتخاب کنید. سپس سایز کاغذ را بر اساس نیاز خود تنظیم کرده و محدوده چاپ را با استفاده از گزینه‌های Window یا Extents مشخص کنید. حتماً مقیاس چاپ را بررسی کنید تا نقشه در ابعاد موردنظر نمایش داده شود. پس از مشاهده پیش‌نمایش، تنظیمات را نهایی کرده و فایل پی دی اف را در بخش دلخواه خود ذخیره کنید. این ویدئو از معمارگرام با آموزش ساده‌ترین روش، مناسب مهندسان، طراحان و دانشجویان معماری است که می‌خواهند نقشه‌های خود را به راحتی در قالب PDF ارائه دهند. جهت یادگیری آسان و ارائه حرفه‌ای نقشه‌هایتان در قالب دیجیتال، ویدیو را تا انتها مشاهده کنید.

آموزش گرفتن خروجی PDF در اتوکد (تنظیم صحیح سایز و محدوده چاپ)

سلام،
محمدحسین آل خمیس هستم از تیم پشتیبانی معمارگرام.

در این آموزش می‌خواهیم قدم‌به‌قدم یاد بگیریم که چطور از پروژه‌مان در اتوکد خروجی PDF بگیریم؛ به شکلی که:
• سایز برگه درست باشد
• نقشه دقیقاً وسط صفحه قرار بگیرد
• مقیاس به‌هم نریزد
• و فایل نهایی حرفه‌ای و آماده ارائه باشد

خیلی از مشکلات چاپ و خروجی گرفتن، به دلیل تنظیمات اشتباه در پنجره Plot اتفاق می‌افتد.

⸻

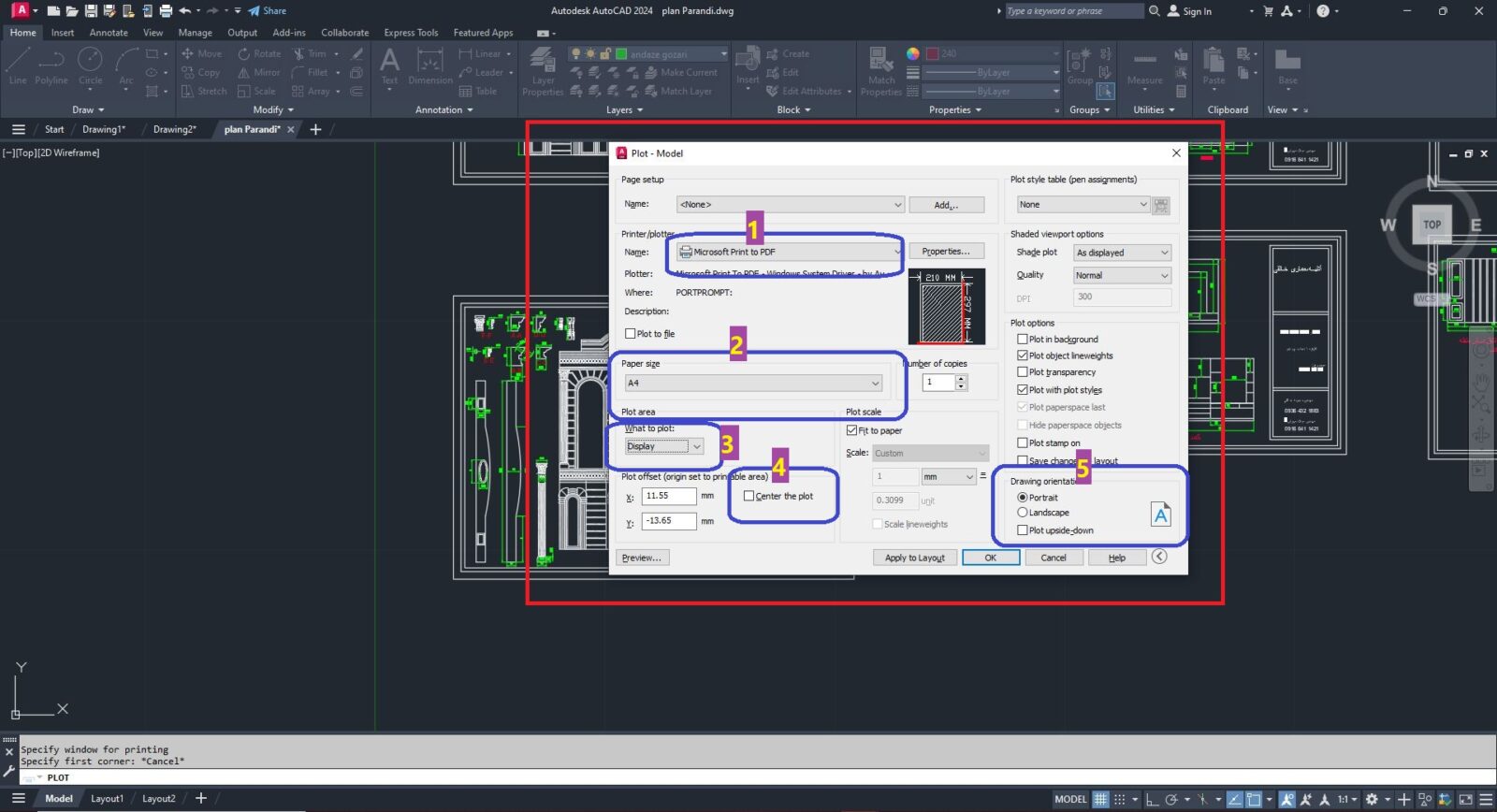

مرحله اول: باز کردن پنجره Plot

برای گرفتن PDF دو راه دارید:
• فشردن کلید Ctrl + P
• یا انتخاب گزینه Plot از منوی نرم‌افزار

بعد از این کار، پنجره تنظیمات چاپ باز می‌شود.

مرحله دوم: انتخاب پرینتر PDF

در قسمت Printer/Plotter باید خروجی PDF را انتخاب کنید.

معمولاً یکی از این گزینه‌ها را خواهید دید:
• Microsoft Print to PDF
• DWG to PDF

با انتخاب این گزینه، خروجی شما به صورت فایل PDF ذخیره خواهد شد.

مرحله سوم: انتخاب سایز کاغذ

در قسمت Paper Size می‌توانید سایز برگه را مشخص کنید:
• A4
• A3
• A2
• یا سایزهای دیگر

مثلاً اگر می‌خواهید روی A3 خروجی بگیرید، گزینه A3 را انتخاب کنید.

دقت کنید سایز انتخابی با مقیاس و ابعاد پروژه هماهنگ باشد.

⸻

مرحله چهارم: تعیین محدوده چاپ (Plot Area)

در بخش Plot Area گزینه Window را انتخاب کنید.

سپس محدوده‌ای که می‌خواهید چاپ شود را در صفحه مشخص کنید.

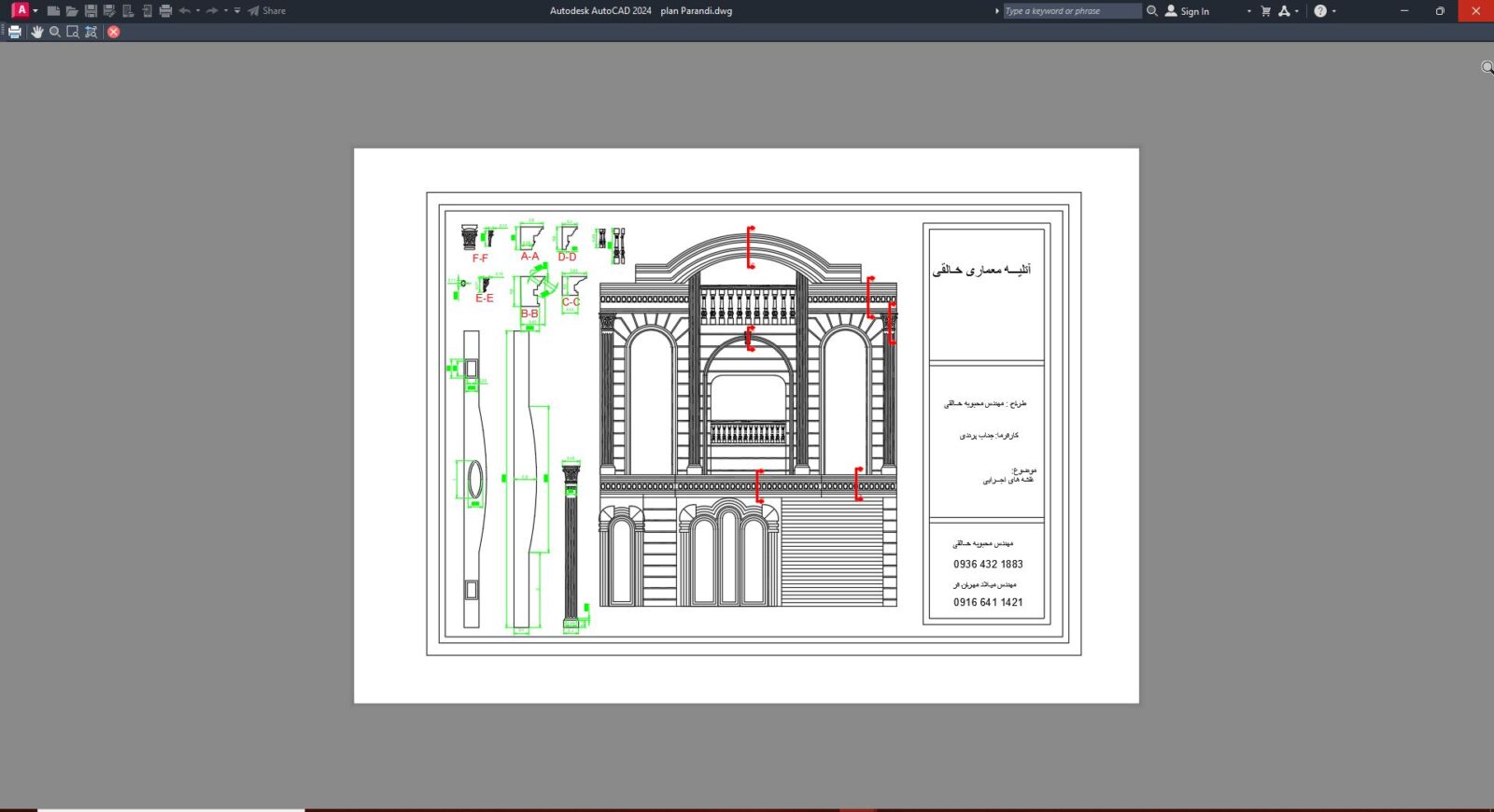

بعد از انتخاب محدوده، پیش‌نمایش را بررسی کنید.

تنظیم درست جای نقشه در صفحه

اگر دیدید نقشه وسط صفحه نیست یا کامل فیت نشده:
• گزینه Center the Plot را فعال کنید
• یا تیک Fit to Paper را بررسی کنید

گاهی همین یک تیک ساده باعث می‌شود نقشه دقیقاً وسط صفحه قرار بگیرد.

مرحله نهایی: گرفتن خروجی

پس از بررسی Preview:
• روی OK کلیک کنید
• مسیر ذخیره فایل را انتخاب کنید
• نام فایل PDF را وارد کنید
• و ذخیره کنید

به همین سادگی فایل PDF شما آماده می‌شود.

⸻

چرا تنظیم صحیح Plot مهم است؟

خیلی از هنرجویان فکر می‌کنند خروجی گرفتن کار ساده‌ای است.
اما در پروژه‌های حرفه‌ای:
• مقیاس اشتباه
• وسط نبودن نقشه
• برش خوردن قسمتی از پلان
• یا کیفیت پایین خطوط

می‌تواند کل ارائه شما را تحت تاثیر قرار دهد.

یاد گرفتن درست تنظیمات Plot یعنی کنترل کامل روی خروجی نهایی.

⸻

این آموزش توسط چه تیمی تهیه شده؟

این ویدیو توسط تیم پشتیبانی معمارگرام تهیه شده است تا هنرجویان هنگام خروجی گرفتن دچار مشکل نشوند.

اما این آموزش‌ها فقط مخصوص هنرجویان دوره‌ها نیست؛
تمام افرادی که با اتوکد کار می‌کنند می‌توانند از آن استفاده کنند.

اگر می‌خواهید در پروژه‌های دانشگاهی یا اجرایی خروجی‌های دقیق و استاندارد داشته باشید، یادگیری اصولی تنظیمات چاپ و مقیاس ضروری است. خیلی از تفاوت‌های یک نقشه حرفه‌ای با یک نقشه آماتور، دقیقاً در همین مرحله خروجی مشخص می‌شود.

⸻

جمع‌بندی

برای گرفتن PDF در اتوکد:

1. Ctrl + P بزنید
2. پرینتر PDF را انتخاب کنید
3. سایز کاغذ را تعیین کنید
4. محدوده چاپ را مشخص کنید
5. پیش‌نمایش را بررسی کنید
6. فایل را ذخیره کنید

کنترل خروجی یعنی کنترل ارائه.
و ارائه حرفه‌ای، نتیجه توجه به همین جزئیات است.
