چرا خط‌چین در اتوکد صاف دیده می‌شود؟ (حل مشکل نمایش Line Type در AutoCAD)

سلام،
محمدحسین آل خمیس هستم از تیم پشتیبانی معمارگرام.

در این آموزش کوتاه می‌خواهیم یکی از رایج‌ترین مشکلات هنرجویان اتوکد را بررسی کنیم؛
مشکلی که بارها داخل گروه‌های آموزشی پرسیده شده:

چرا خط‌چین در اتوکد به صورت خط صاف نمایش داده می‌شود؟

اگر شما هم هنگام ترسیم یک Line، نوع خط را روی حالت خط‌چین گذاشته‌اید اما در صفحه آن را صاف می‌بینید، این آموزش دقیقاً برای شماست.

⸻

مشکل دقیقاً از کجاست؟

فرض کنید یک Line ترسیم می‌کنیم.
لاین را انتخاب می‌کنیم و از قسمت Line Type، یک خط‌چین انتخاب می‌کنیم.

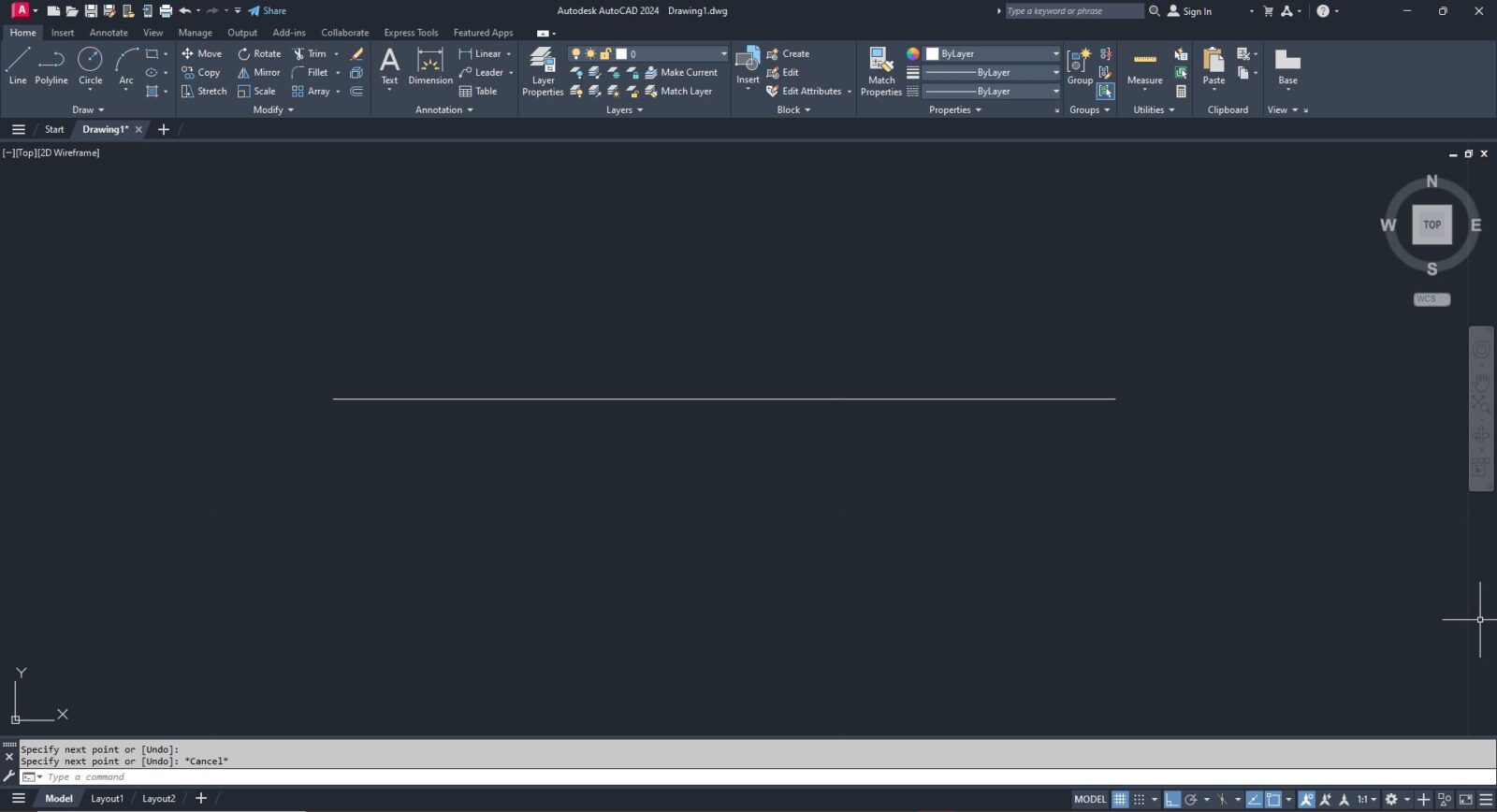

اما در محیط ترسیم، خط همچنان صاف دیده می‌شود.

این موضوع معمولاً به خاطر مقیاس نمایش خط‌چین (Linetype Scale) اتفاق می‌افتد.

راه‌حل مشکل نمایش خط‌چین در AutoCAD

مرحله ۱: انتخاب لاین

لاین مورد نظر را انتخاب کنید.

مرحله ۲: بررسی نام Line Type

از بخش Properties یا نوار بالا، نام Line Type را ببینید.
مثلاً ممکن است روی “Dashed” یا یک نوع خط‌چین دیگر باشد.

نام آن را به خاطر بسپارید.

مرحله ۳: ورود به تنظیمات Linetype

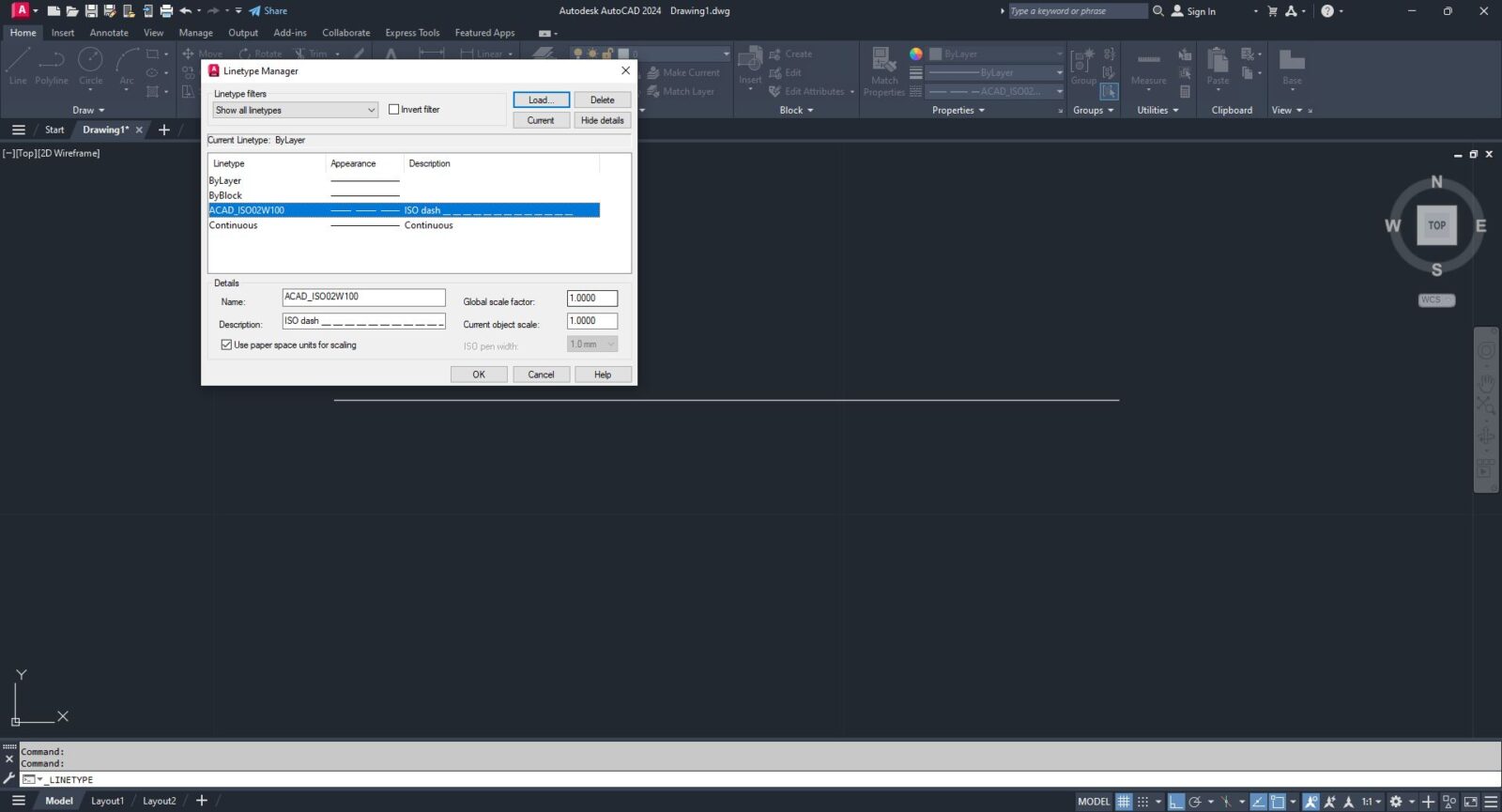

دستور Linetype را اجرا کنید یا از بخش تنظیمات مربوط به Line Type وارد شوید.

در این قسمت می‌توانید مقیاس نمایش خط‌چین را تغییر دهید.

عددی که معمولاً باعث دیده نشدن خط‌چین می‌شود، کوچک بودن بیش از حد مقیاس است.

مثلاً اگر عدد روی ۱ باشد، ممکن است در مقیاس پروژه شما دیده نشود.

مرحله ۴: تغییر مقدار Scale

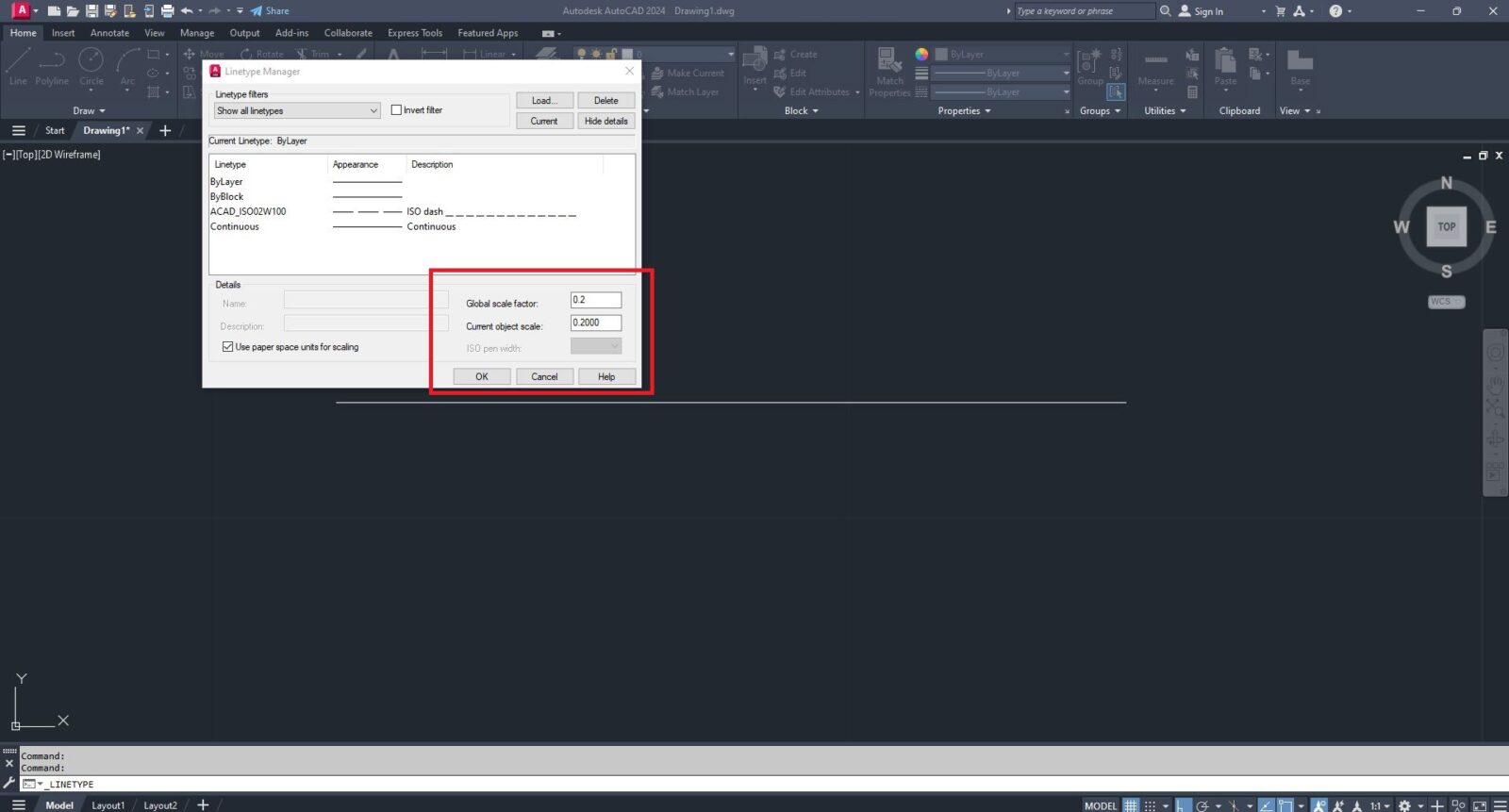

عدد Scale را افزایش دهید.
مثلاً مقدار را روی ۱۰ قرار دهید.

نکته مهم:
بعد از تغییر عدد، مستقیم روی OK کلیک کنید. نیازی به زدن Enter نیست.

حالا به محیط ترسیم برگردید.

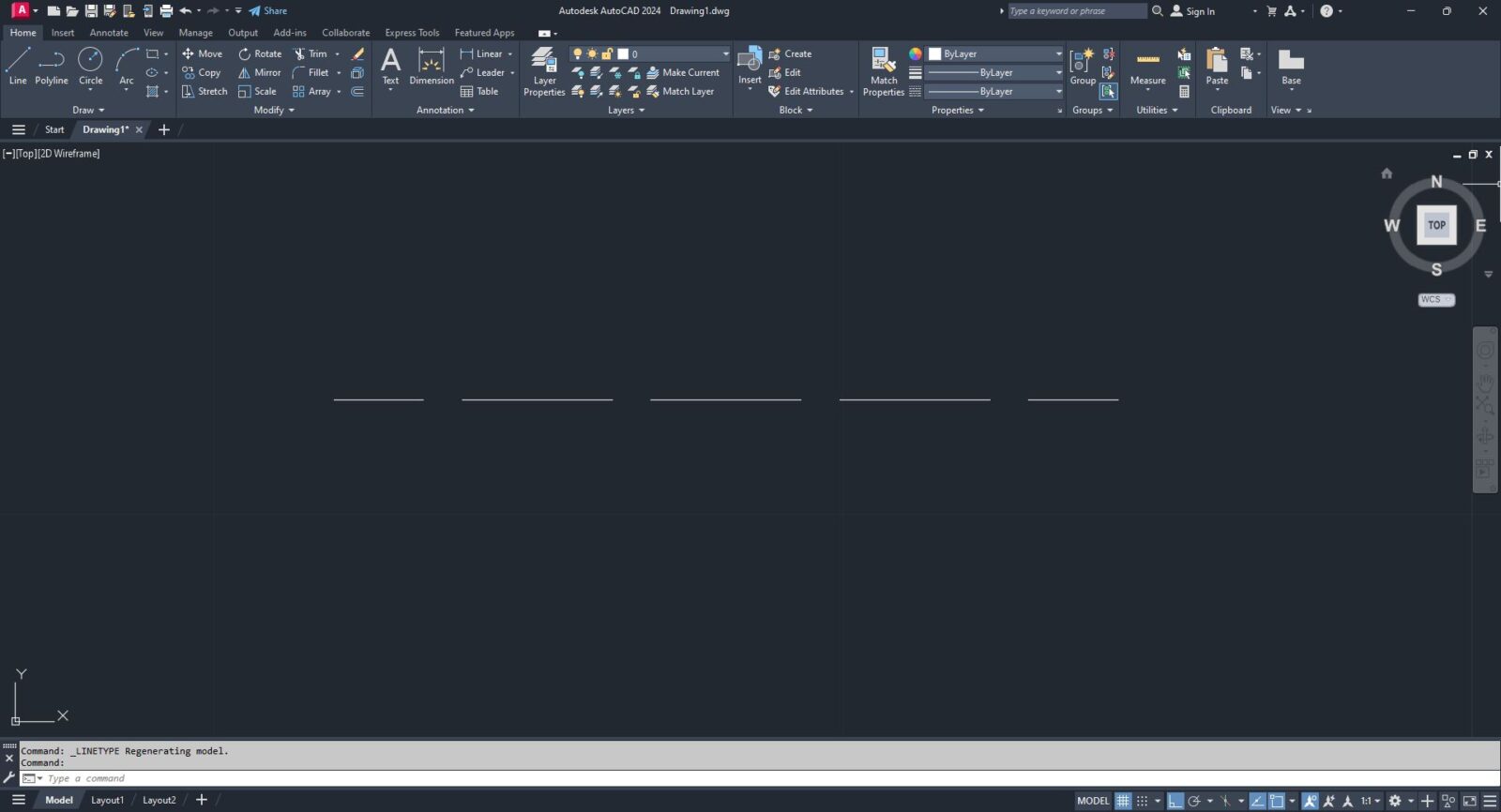

می‌بینید که خط‌چین با فاصله‌های بزرگ‌تر و واضح‌تر نمایش داده می‌شود.

اگر فاصله‌ها بیش از حد بزرگ بود، می‌توانید مقدار را مثلاً روی ۵ تنظیم کنید تا ظریف‌تر شود.

اگر نوع خط‌چین در لیست نبود چه کنیم؟

گاهی نوع خط‌چین مورد نظر در پروژه لود نشده است.

در این حالت:

1. وارد Linetype Manager شوید.
2. روی گزینه Load کلیک کنید.
3. از لیست انواع خط‌چین، مدل مورد نظر را انتخاب کنید.
4. سپس تنظیمات Scale را اعمال کنید.

چرا این مشکل برای هنرجویان زیاد پیش می‌آید؟

چون بیشتر هنرجوها در ابتدای یادگیری اتوکد فقط نوع خط را تغییر می‌دهند، اما به مقیاس نمایش توجه نمی‌کنند.

اتوکد نرم‌افزاری کاملاً مقیاس‌محور است.
هر چیزی در آن وابسته به Scale پروژه است؛ حتی فاصله‌ی خط‌چین‌ها.

در واقع مشکل از خط نیست، از “دید ما نسبت به مقیاس” است.

⸻

این آموزش توسط چه تیمی تهیه شده؟

این ویدیو توسط تیم پشتیبانی معمارگرام تهیه شده است.
هدف ما این است که هنرجویان دوره‌ها هنگام کار به بن‌بست نخورند.

البته این آموزش‌ها فقط مخصوص هنرجویان نیست؛
تمام علاقه‌مندان به یادگیری اتوکد و نرم‌افزارهای معماری می‌توانند از آن استفاده کنند.

اگر می‌خواهید اتوکد را به صورت اصولی و پروژه‌محور یاد بگیرید، پیشنهاد می‌کنیم حتماً مسیر آموزشی استاندارد را دنبال کنید. یادگیری پراکنده معمولاً باعث همین خطاهای کوچک اما زمان‌گیر می‌شود.

⸻

جمع‌بندی

اگر خط‌چین در اتوکد صاف دیده می‌شود:
• نوع Line Type را بررسی کنید
• وارد تنظیمات Linetype شوید
• مقدار Scale را افزایش دهید
• در صورت نیاز خط‌چین جدید Load کنید

با همین چند مرحله ساده، مشکل کاملاً برطرف می‌شود.

یادگیری نرم‌افزارهایی مثل اتوکد فقط حفظ کردن دستورها نیست؛
درک منطق پشت تنظیمات است که شما را حرفه‌ای می‌کند.

دنیای طراحی پر از جزئیات کوچک اما تعیین‌کننده است.
و همین جزئیات هستند که یک ترسیم معمولی را به یک نقشه‌ی حرفه‌ای تبدیل می‌کنند.
