ویدئو غیر فعال کردن گرید در اتوکد: آموزش ساده و سریع

محیط اتوکد به عنوان یکی از پیشرفته‌ترین نرم‌افزارهای طراحی، امکانات بی‌شماری برای سفارشی‌سازی فضای کار ارائه می‌دهد. یکی از ویژگی‌های پیش‌فرض این محیط، گرید (Grid) است. خطوط نقطه‌ای که برای تسهیل تراز کردن و موقعیت‌دهی به المان‌ها طراحی شده‌اند. اما گاهی این گریدها باعث شلوغی و کاهش تمرکز در طراحی می‌شوند. در این آموزش از سایت معمار گرام، یاد می‌گیرید که چگونه گرید را به‌راحتی غیرفعال کنید و فضای کاری تمیز و خلوت‌تری برای خود ایجاد کنید. این تغییر ساده می‌تواند تجربه شما در استفاده از اتوکد را بهبود ببخشد و تمرکز شما را روی جزئیات طراحی افزایش دهد. اگر می‌خواهید محیط کارتان را دقیقاً مطابق نیازهای خود تنظیم کنید، این ویدئو را از دست ندهید.

حذف خطوط شبکه (Grid) و تنظیم محور UCS در اتوکد

سلام،
محمدحسین آل خمیس هستم از تیم پشتیبانی معمارگرام.

در این آموزش می‌خواهیم درباره یکی از سوالات پرتکرار هنرجویان اتوکد صحبت کنیم:

چرا این خط‌های مربعی داخل صفحه اتوکد حذف نمی‌شوند؟
یا
چطور محور X و Y را از صفحه برداریم یا ثابت نگه داریم؟

اگر شما هم هنگام کار با اتوکد با این خطوط مزاحم یا جابجا شدن محور مختصات مشکل داشتید، این آموزش دقیقاً برای شماست.

⸻

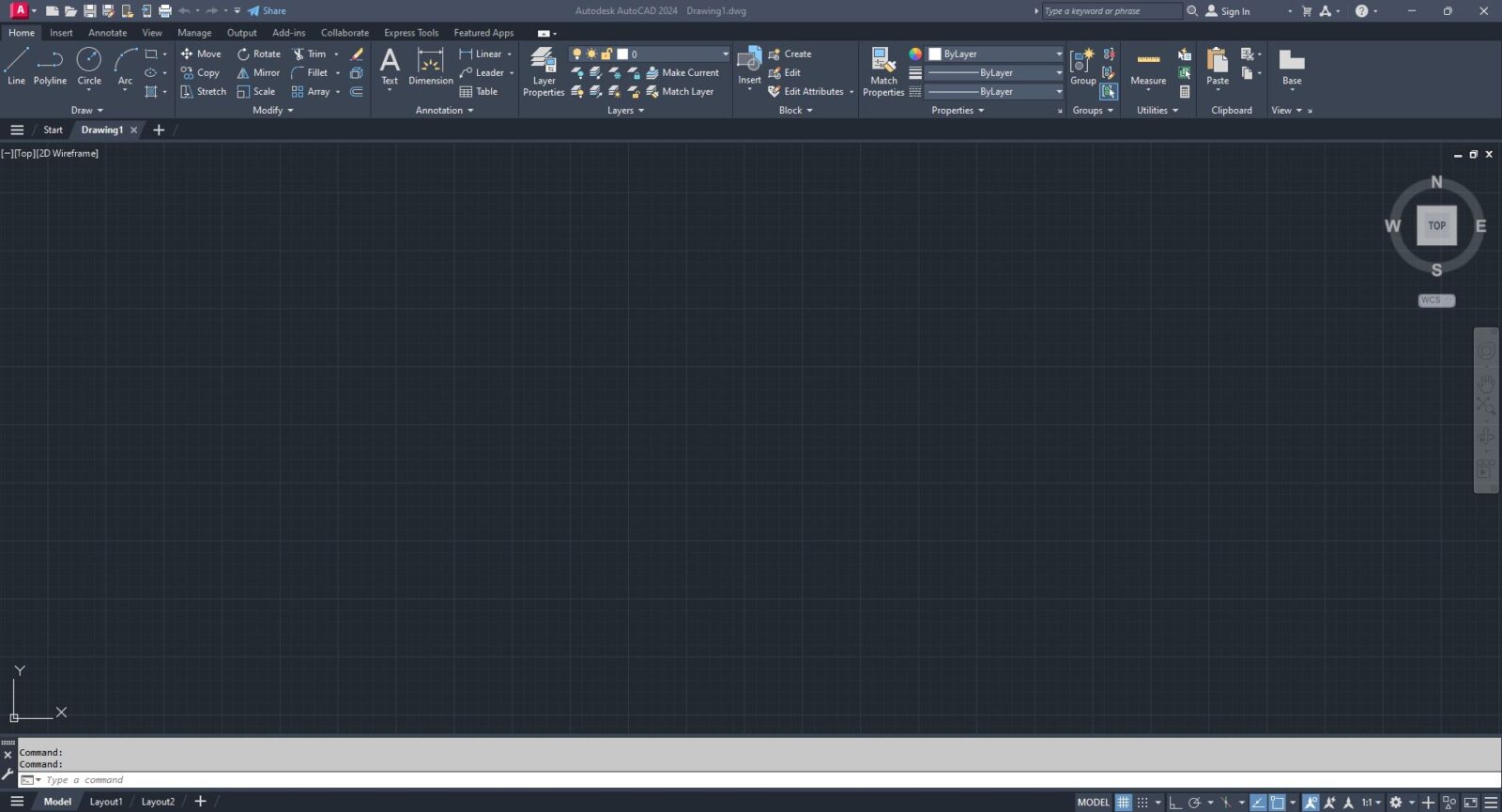

خطوط مربعی داخل صفحه اتوکد چیست؟

این خطوط، همان Grid هستند.
شبکه‌ای راهنما برای ترسیم دقیق‌تر که مخصوصاً در مراحل اولیه طراحی کاربرد دارد.

اما خیلی وقت‌ها:
• صفحه شلوغ به نظر می‌رسد
• تمرکز شما را می‌گیرد
• یا اصلاً نیازی به آن ندارید

چگونه Grid را در اتوکد خاموش کنیم؟

ساده‌ترین راه:

کلید F7 روی کیبورد را فشار دهید.

با هر بار زدن F7، Grid فعال یا غیرفعال می‌شود.

اگر F7 کار نکرد:

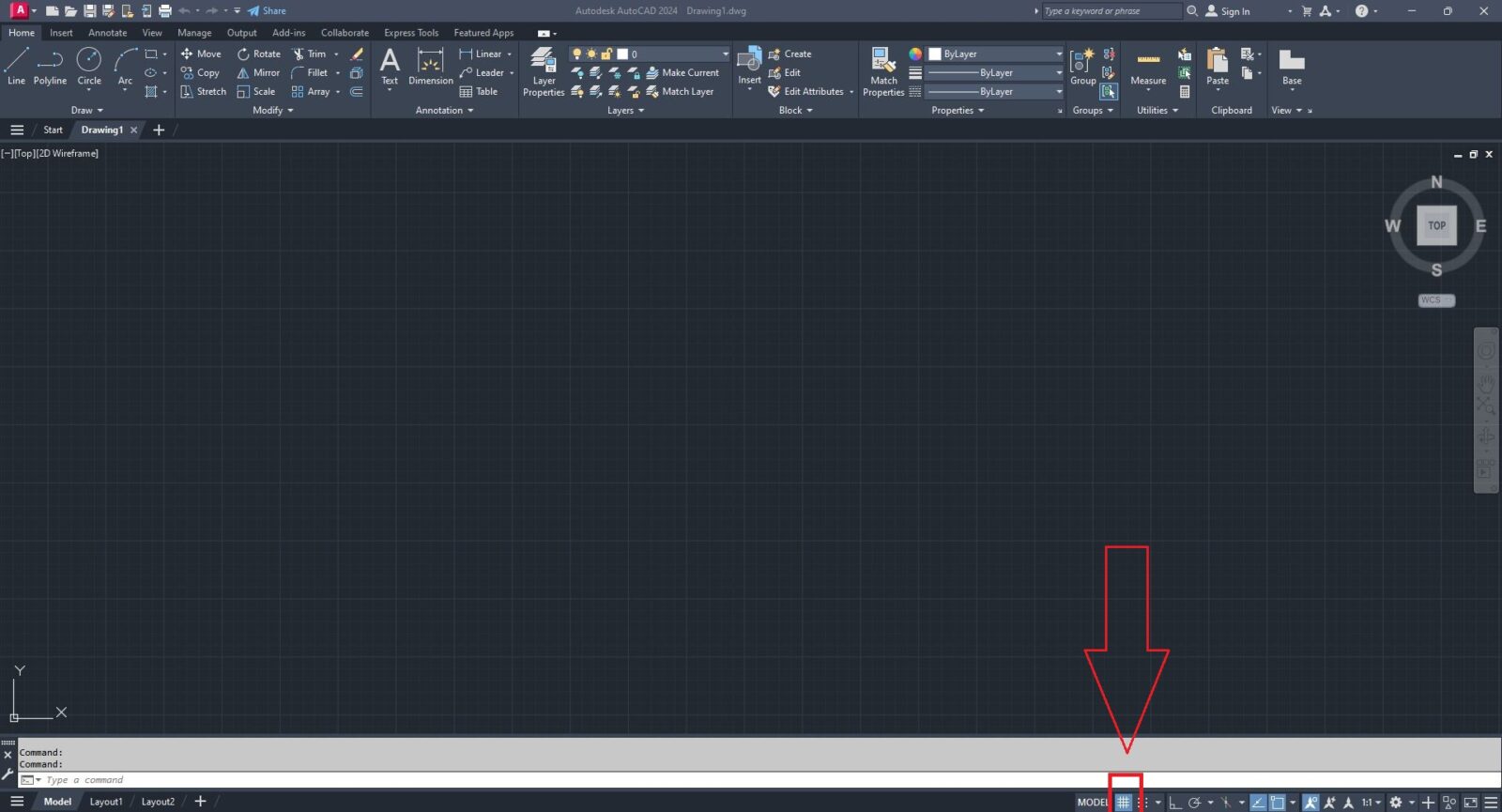

از نوار پایین صفحه (Status Bar)، روی گزینه Grid Display کلیک کنید تا خاموش یا روشن شود.

محور X و Y (UCS Icon) چیست و چرا جابجا می‌شود؟

علامتی که پایین صفحه می‌بینید و محورهای X و Y را نشان می‌دهد، مربوط به UCS (User Coordinate System) است.

گاهی این محور هنگام چرخش نما یا تغییر View جابجا می‌شود و بعضی کاربران فکر می‌کنند خطا ایجاد شده است.

در حالی که این فقط تغییر در سیستم مختصات نمایشی است.

چگونه محور UCS را ثابت کنیم؟

برای تنظیم یا ثابت نگه داشتن محور:

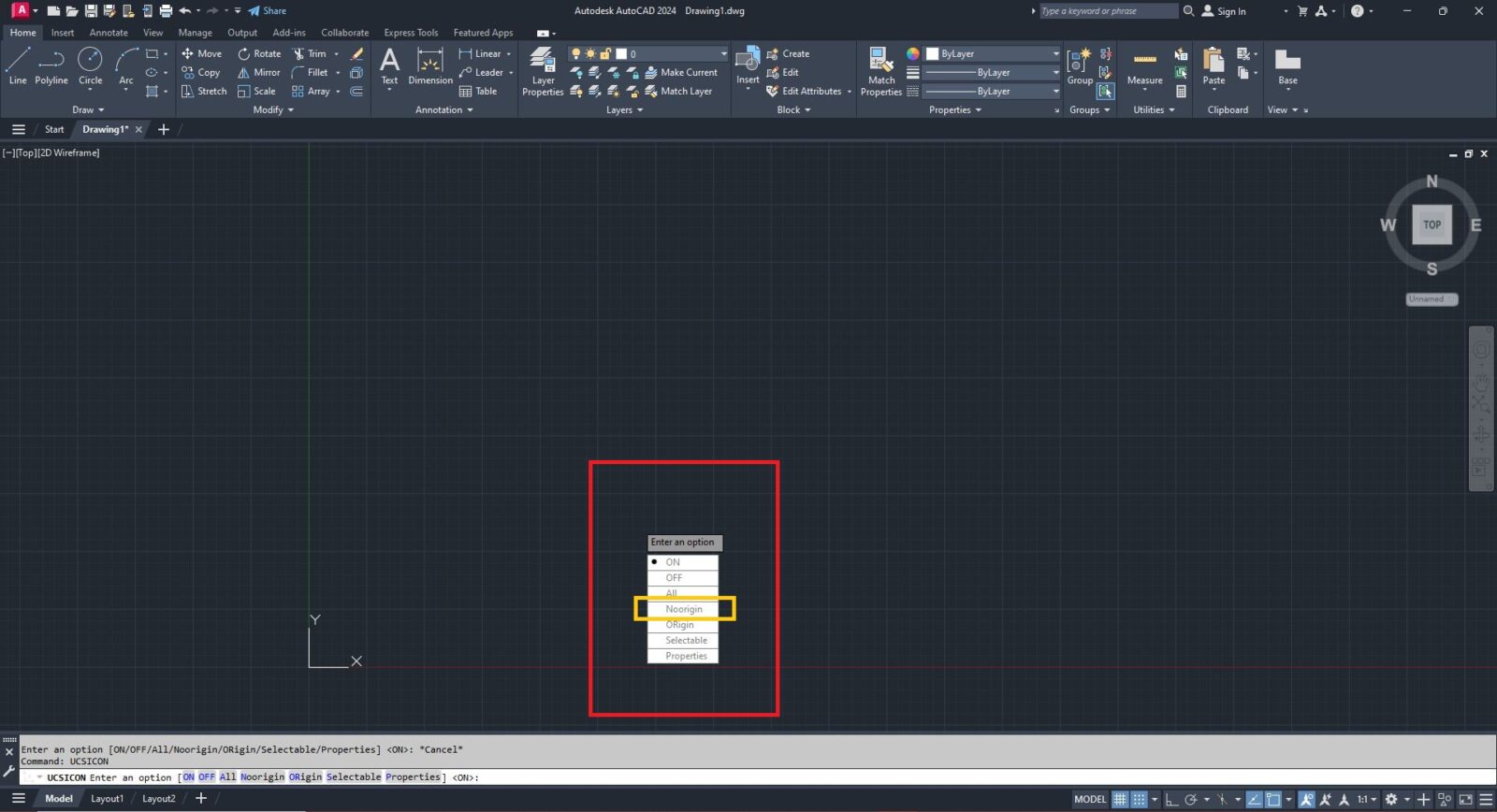

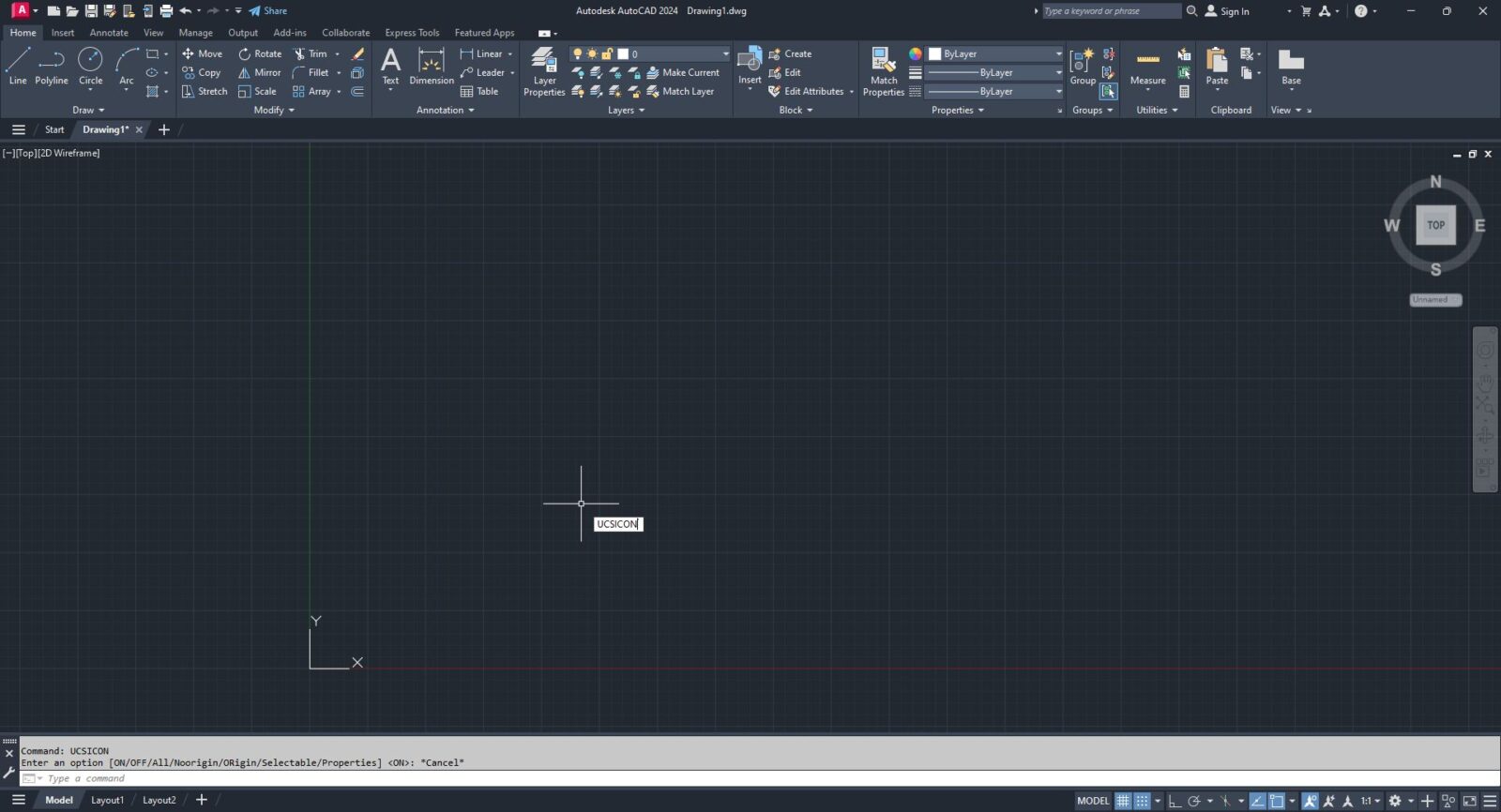

1. دستور UCS را تایپ کنید و Enter بزنید.
2. گزینه UCS Icon را انتخاب کنید.
3. حالت مورد نظر (مثلاً ON یا Origin) را تنظیم کنید.

اگر گزینه Origin را فعال کنید، محور دقیقاً روی نقطه صفر قرار می‌گیرد و با تغییر نما جابجا نمی‌شود.

آیا این خطوط و محورها در چاپ می‌آیند؟

خیر.
Grid و UCS Icon فقط ابزارهای کمکی هستند و در خروجی چاپ نمایش داده نمی‌شوند.

پس اگر در صفحه می‌بینید، نگران چاپ نباشید.

⸻

چرا دانستن این تنظیمات مهم است؟

خیلی از هنرجویان فکر می‌کنند این موارد خطا هستند.
در حالی که این‌ها ابزارهای کنترلی محیط ترسیم‌اند.

وقتی منطق Grid و UCS را بفهمید:
• کنترل بیشتری روی محیط دارید
• سردرگم نمی‌شوید
• سریع‌تر کار می‌کنید

اتوکد نرم‌افزار مختصات است. هرچه درک شما از سیستم مختصات بیشتر باشد، حرفه‌ای‌تر کار می‌کنید.

⸻

این آموزش توسط چه تیمی تهیه شده؟

این ویدیو توسط تیم پشتیبانی معمارگرام تهیه شده است تا هنرجویان در مسیر یادگیری اتوکد با ابهامات رایج مواجه نشوند.

البته این آموزش‌ها فقط مخصوص هنرجویان دوره‌ها نیست؛
تمام علاقه‌مندان به یادگیری اتوکد می‌توانند از آن استفاده کنند.

اگر می‌خواهید اتوکد را فقط در حد اجرای دستورها یاد نگیرید و واقعاً منطق محیط نرم‌افزار را درک کنید، یادگیری اصولی و ساختارمند اهمیت زیادی دارد. خیلی از مشکلاتی که کاربران تجربه می‌کنند، دقیقاً از همین نکات پایه‌ای شروع می‌شود.

⸻

جمع‌بندی

برای حذف خطوط شبکه در اتوکد:
F7 را بزنید یا Grid را از نوار پایین خاموش کنید.

برای تنظیم محور مختصات:
از دستور UCS و تنظیمات UCS Icon استفاده کنید.

گاهی چیزی که شبیه «خطا» به نظر می‌رسد، فقط یک تنظیم فعال است.
و شناخت همین تنظیم‌هاست که کار شما را حرفه‌ای‌تر می‌کند.
