ویدئو: تنظیم کردن اندازهگذاری (Dimension) در اتوکد
در این ویدیو از معمارگرام به آموزش تنظیم کردن Dimension در اتوکد، جهت دقت بیشتر در نقشهکشی و معماری پرداختهایم. تنظیمات دستور اندازهگذاری در اتوکد یک فرآیند ضروری برای طراحی دقیق نقشهها و نمایش اطلاعات مرتبط با ابعاد است. برای انجام این کار، ابتدا از منوی Annotation گزینه Dimension Style را انتخاب کرده و تنظیمات دلخواه را از طریق پنجره بازشده اعمال کنید. در این بخش میتوانید مواردی مانند نوع خط، اندازه متن، فلشها و فاصله خطوط را سفارشی کنید. پس از اعمال تغییرات، تنظیمات را ذخیره کرده و به نقشه خود اعمال کنید. این کار باعث میشود نقشههای شما همخوانی بیشتری با استانداردهای طراحی داشته و خوانایی بهتری ارائه دهند. جهت یادگیری سریع و آسان و مشاهده نکات دقیقتر، کلیک کرده و ویدیو را تا انتها ببینید.
چگونه اندازه اعداد Dimension را در اتوکد کوچک یا بزرگ کنیم؟
سلام،
محمدحسین آل خمیس هستم از تیم پشتیبانی معمارگرام.
در این آموزش میخواهیم درباره یکی از سوالات رایج هنرجویان اتوکد صحبت کنیم:
چرا اندازه اعداد Dimension خیلی بزرگ است؟
یا
چطور سایز نوشتههای اندازهگذاری را متناسب با فضای کوچکتر تنظیم کنیم؟
این مشکل معمولاً زمانی پیش میآید که در فضاهای کوچک مثل سرویس بهداشتی، لاندری یا فضاهای جمعوجور کار میکنیم و اندازهها بیش از حد بزرگ نمایش داده میشوند.
⸻

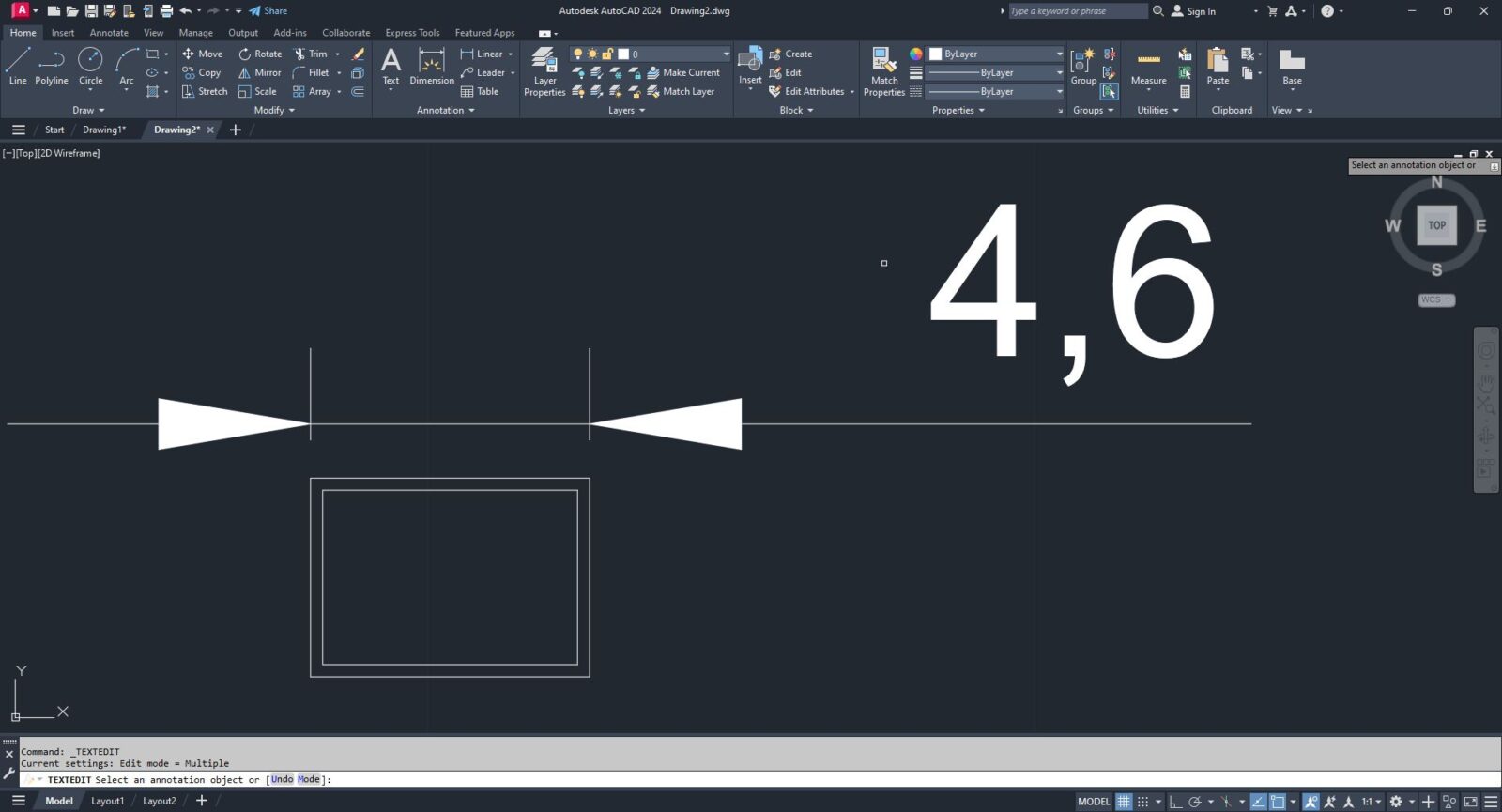

چرا اندازه Dimension بزرگ دیده میشود؟
در اتوکد، اندازهگذاری بر اساس یک استایل مشخص (Dimension Style) انجام میشود.
اگر مقیاس آن استایل متناسب با فضای ترسیم نباشد، عددها بزرگتر یا کوچکتر از حد مناسب دیده میشوند.
یعنی مشکل از خود عدد نیست؛ از تنظیمات استایل اندازهگذاری است.
روش سریع تغییر اندازه اعداد Dimension

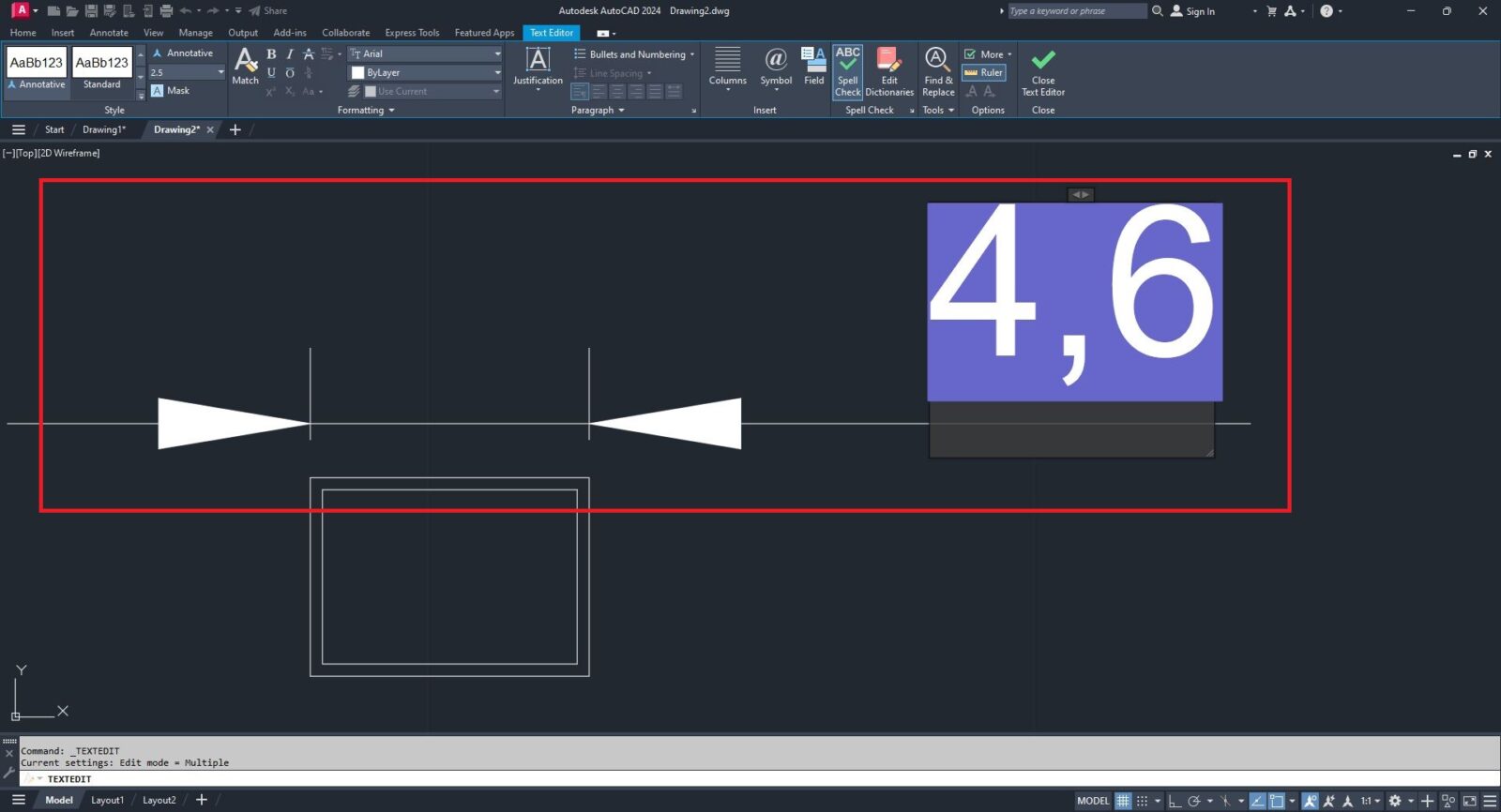

مرحله اول: انتخاب کامل اندازه
روی Dimension مورد نظر دوبار کلیک کنید.
دقت کنید که کاملاً انتخاب شود و تیره (Highlight) شود.
اگر کامل انتخاب نشود، تغییرات اعمال نمیشود.

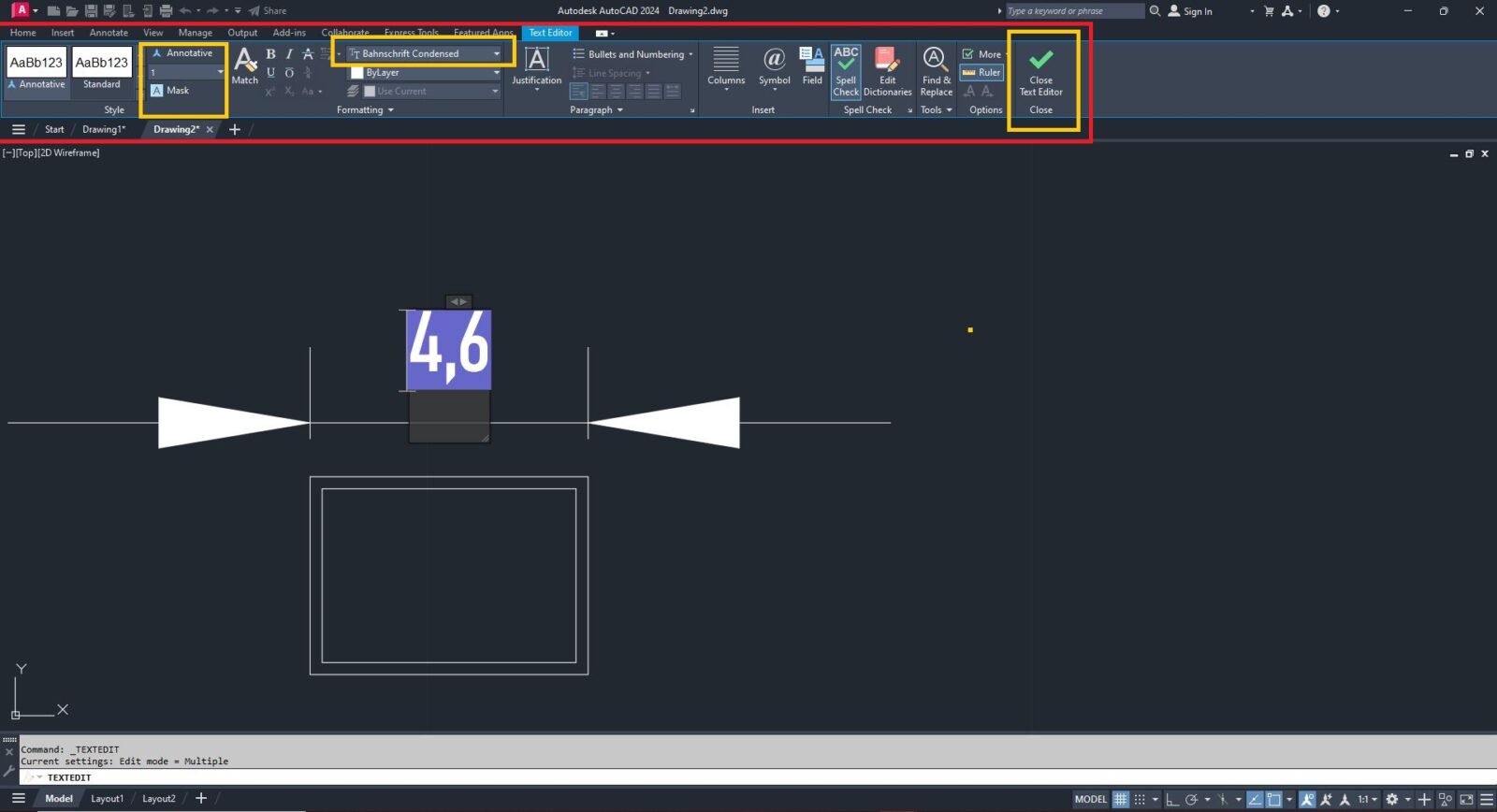

مرحله دوم: تغییر مقیاس عدد
در پنجره تنظیمات، میتوانید مقیاس عدد را تغییر دهید.
مثلاً:
• مقدار را روی ۰.۱ قرار دهید → خیلی کوچک میشود
• مقدار را روی ۰.۲ قرار دهید → متعادلتر میشود
با تست چند عدد میتوانید به اندازه مناسب برسید.
تغییر فونت Dimension در اتوکد
در همین قسمت میتوانید:
• نوع فونت را تغییر دهید
• از فونتهای دیگر استفاده کنید
• استایل نوشتار را تنظیم کنید
البته پیشنهاد میشود برای نقشههای اجرایی، فونت استاندارد و خوانا استفاده شود.
تغییر رنگ اعداد اندازهگذاری
اگر بخواهید میتوانید رنگ متن Dimension را نیز تغییر دهید:
• آبی
• نارنجی
• یا هر رنگ دلخواه دیگر
این کار در پروژههای ارائهای یا نقشههای مفهومی کاربرد دارد.
در نقشههای اجرایی معمولاً رنگ استاندارد لایه استفاده میشود.
آیا این تنظیمات برای آکسبندی هم کاربرد دارد؟
بله.
هم برای اندازهگذاری فضاهای کوچک،
هم برای آکسبندی (Grid Dimensions)،
میتوانید از همین روش استفاده کنید تا اندازهها متناسب با مقیاس نقشه باشند.
⸻
روش حرفهایتر: استفاده از Dimension Style
به جای تغییر تکتک اندازهها، بهتر است برای هر مقیاس یک Dimension Style جداگانه تعریف کنید.
این کار باعث میشود:
• نقشهها استاندارد بمانند
• زمان کمتری صرف اصلاح دستی شود
• در پروژههای بزرگ دچار بینظمی نشوید
این همان تفاوت کار حرفهای و آماتور است؛
کنترل استایل بهجای اصلاح موردی.
⸻
این آموزش برای چه کسانی است؟
این ویدیو توسط تیم پشتیبانی معمارگرام تهیه شده تا هنرجویان هنگام اندازهگذاری در اتوکد دچار مشکل نشوند.
اما این آموزش فقط مخصوص هنرجویان دورهها نیست؛
تمام دانشجویان معماری، عمران و طراحان داخلی میتوانند از آن استفاده کنند.
اگر میخواهید اتوکد را اصولی یاد بگیرید و فقط به اجرای دستورها بسنده نکنید، یادگیری ساختاریافته اهمیت زیادی دارد. خیلی از بینظمیهای نقشهها دقیقاً از تنظیم نبودن Dimension Style شروع میشود.
⸻
جمعبندی
برای تنظیم اندازه Dimension در اتوکد:
- Dimension را کامل انتخاب کنید
- مقیاس عدد را تغییر دهید
- در صورت نیاز فونت و رنگ را تنظیم کنید
- برای کار حرفهای، Dimension Style مجزا تعریف کنید
گاهی حرفهای بودن یعنی هماهنگ بودن اندازهها با مقیاس فضا.
جزئیات کوچک در نقشه، تصویر کلی پروژه را حرفهای یا غیرحرفهای نشان میدهد.
