ویدئو: اجرای دستور divide در اتوکد
برای طراحیهای دقیق و زیبا، مثل ایجاد قفسههای یک کتابخانه یا تقسیمبندی بخشهای مختلف پلان، دستور DIVIDE یکی از ابزارهای ضروری در اتوکد است. این آموزش برای معماران، مهندسان و طراحانی که به جزئیات اهمیت میدهند، بسیار کاربردی بوده و موجب ایجاد نقشههای دقیق و حرفهای میگردد. با این دستور میتوانید یک فضا را به صورت دقیق به بخشهای مساوی در هر تعداد که نیاز دارید تقسیمبندی کنید. در این ویدئو نحوه استفاده از دستور DIVIDE و کاربردهای آن را به زبان ساده و در کمتر از دو دقیقه توضیح میدهیم تا شما خیلی راحت و سریع روش تقسیمبندی مساوی فضا، با دستور div را یاد بگیرید.
آموزش تقسیم مساوی یک خط در AutoCAD | دستور DIV برای شبکهبندی دقیق
سلام،
من محمدحسین آلخمیس از تیم پشتیبانی معمارگرام هستم.
در این آموزش میخواهیم یاد بگیریم چطور یک خط را در AutoCAD به بخشهای مساوی تقسیم کنیم.
این موضوع در طراحی سکشن، نما، کتابخانه، قفسهبندی، پنلبندی دیوار و حتی طراحی مبلمان بسیار کاربردی است.
⸻
چرا باید خط را به صورت مساوی تقسیم کنیم؟
فرض کنید در یک سکشن میخواهید یک کتابخانه طراحی کنید و لازم است طول یک دیوار به ۵ قسمت مساوی تقسیم شود.
روش دستی (اندازهگیری و ترسیم چندباره) زمانبر و مستعد خطاست.
اما اتوکد ابزار دقیقی برای این کار دارد: دستور DIVIDE.
⸻

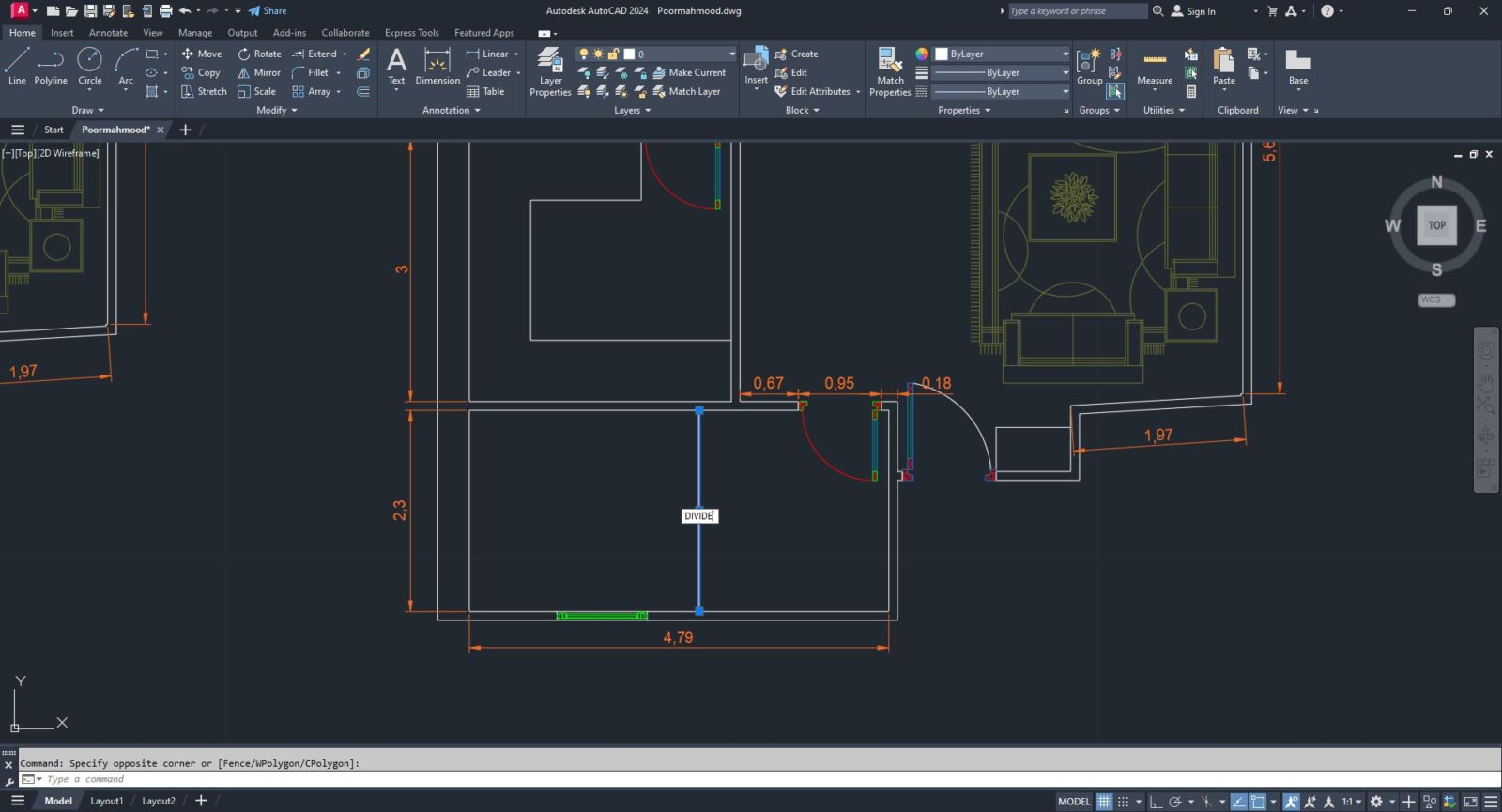

آموزش دستور DIV در AutoCAD
مراحل انجام کار:
- ابتدا خط مورد نظر را رسم کنید.
- در خط فرمان تایپ کنید
DIV - Enter بزنید.
- خط مورد نظر را انتخاب کنید.
- نرمافزار از شما میپرسد:
Enter the number of segments - عدد مورد نظر را وارد کنید (مثلاً ۵) و Enter بزنید.
اتوکد خط را به ۵ قسمت مساوی تقسیم میکند.

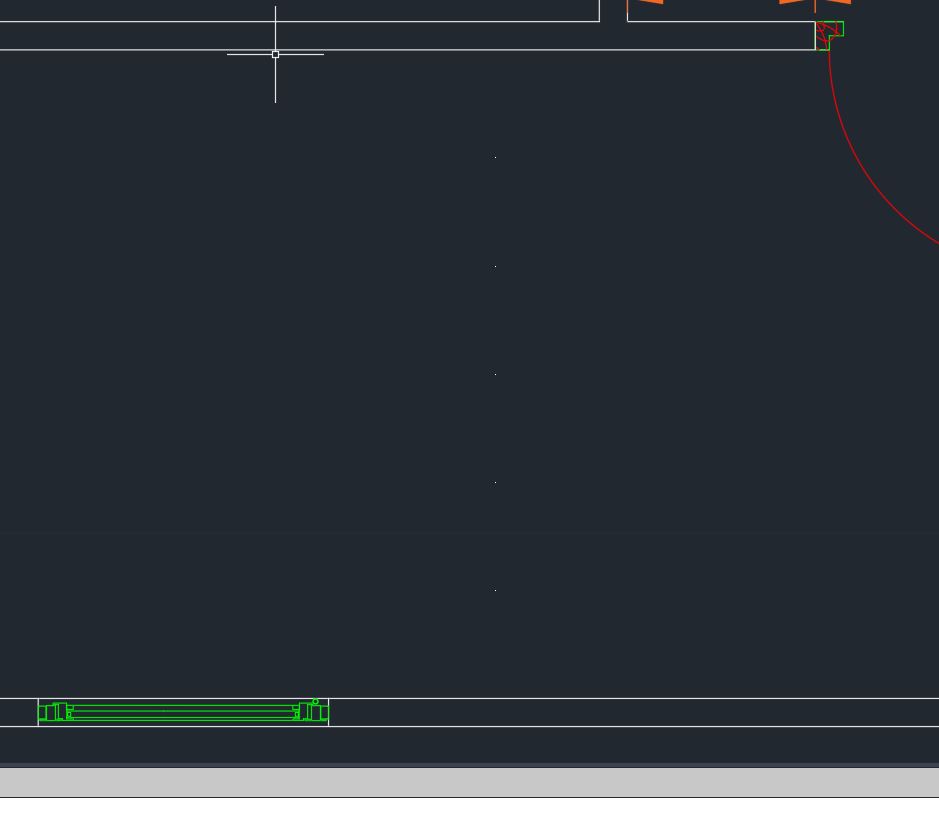

چرا چیزی دیده نمیشود؟
بعد از اجرای دستور، ممکن است در نگاه اول نقطهای مشاهده نکنید.
در واقع اتوکد نقاط تقسیم (Point) را ایجاد کرده است.
اگر لازم بود، میتوانید با تغییر Point Style آنها را واضحتر ببینید.
مثال عملی: طراحی شبکه کتابخانه
حالا فرض کنید میخواهیم این خط را تبدیل به یک کتابخانه شبکهای کنیم.
بعد از تقسیم خط:
• از نقاط ایجاد شده خطوط عمودی بکشید
• با دستور Copy یا Extend آنها را تکمیل کنید
• با Trim اصلاحات نهایی را انجام دهید
در نهایت یک شبکه کاملاً مساوی خواهید داشت.
اگر بخواهیم تعداد تقسیم را تغییر دهیم چه کنیم؟
اگر قبلاً خط را به ۵ قسمت تقسیم کردهاید و حالا میخواهید آن را ۳ قسمتی کنید:
- دوباره دستور:
DIV
را اجرا کنید.
- خط را انتخاب کنید.
- عدد جدید (مثلاً ۳) را وارد کنید.
نقاط جدید ایجاد میشوند و میتوانید بر اساس آن طراحی را اصلاح کنید.
نکته حرفهای
• برای دید بهتر نقاط تقسیم، دستور DDPTYPE را اجرا کنید و استایل پوینت را تغییر دهید.
• بعد از تقسیم، میتوانید با Extend یا Line از این نقاط برای ترسیم دقیق استفاده کنید.
• این روش بسیار دقیقتر از تقسیم چشمی یا اندازهگذاری دستی است.
⸻
چرا این دستور مهم است؟
در پروژههای معماری:
✔️ طراحی قفسهبندی
✔️ پنلبندی نما
✔️ شبکهبندی سقف کاذب
✔️ تقسیم دقیق فضا در سکشن
همگی نیاز به تقسیم مساوی دارند.
کاربر حرفهای AutoCAD به جای حدس زدن فاصلهها، از ابزار دقیق نرمافزار استفاده میکند.
⸻
این ویدیو توسط تیم پشتیبانی معمارگرام برای هنرجویان دورههای تخصصی تهیه شده است، اما سایر کاربران هم میتوانند از آن استفاده کنند.
در دورههای جامع AutoCAD، این دستورات در قالب پروژههای واقعی تمرین میشوند تا بدانید دقیقاً در چه موقعیتی باید از DIV استفاده کنید و چطور آن را وارد روند طراحی اجرایی کنید. همین جزئیات کوچک هستند که سرعت و دقت شما را چند برابر میکنند.
⸻
جمعبندی
برای تقسیم مساوی یک خط در AutoCAD:
• DIV را تایپ کنید
• خط را انتخاب کنید
• تعداد تقسیم را وارد کنید
• از نقاط ایجاد شده برای ترسیم دقیق استفاده کنید
در طراحی معماری، نظم هندسی یعنی کیفیت اجرا.
و کیفیت اجرا از همین ابزارهای ساده اما دقیق شروع میشود.
