ویدئو: اجرای دستور align در اتوکد
گاهی اوقات پیش میآید که یک پلان یا آبجکت در اتوکد زاویهاش صاف نیست و این موضوع میتواند مشکلاتی در پروژه ایجاد کند. با استفاده از دستور Align، میتوانید به سادگی زاویه پلانها را صاف و ابعاد آنها را تنظیم کنید. در این ویدئو، نحوه استفاده از دستور Align را بهطور کامل و در زمانی کوتاه به شما آموزش میدهیم. بنابراین اگر پلان یا آبجکتهای شما در پروژه کج هستند یا نیاز به تنظیم دقیق ابعاد دارند، این آموزش ۲ دقیقهای را از دست ندهید.
آموزش دستور ALIGN در AutoCAD | صاف کردن و هماندازه کردن آبجکتها به روش حرفهای
سلام،
من محمدحسین آلخمیس هستم از تیم پشتیبانی معمارگرام.
در این آموزش میخواهیم درباره یکی از دستورات بسیار کاربردی اتوکد صحبت کنیم:
دستور ALIGN
حتماً برای شما هم پیش آمده که:
• یک پلان یا آبجکت کج وارد فایل شده
• یک در یا مبلمان زاویه اشتباه دارد
• یک آبجکت باید دقیقاً هماندازه یک خط یا عنصر دیگر شود
در چنین شرایطی بسیاری از کاربران از Rotate و Scale جداگانه استفاده میکنند، اما راه حرفهایتر استفاده از ALIGN است.
⸻
دستور ALIGN در AutoCAD چه کاری انجام میدهد؟
دستور ALIGN میتواند همزمان سه کار انجام دهد:
✔️ چرخاندن (Rotate)
✔️ جابهجایی (Move)
✔️ هماندازه کردن (Scale)
همه در یک مرحله.
همین موضوع باعث میشود سرعت کار به شکل چشمگیری افزایش پیدا کند.
⸻

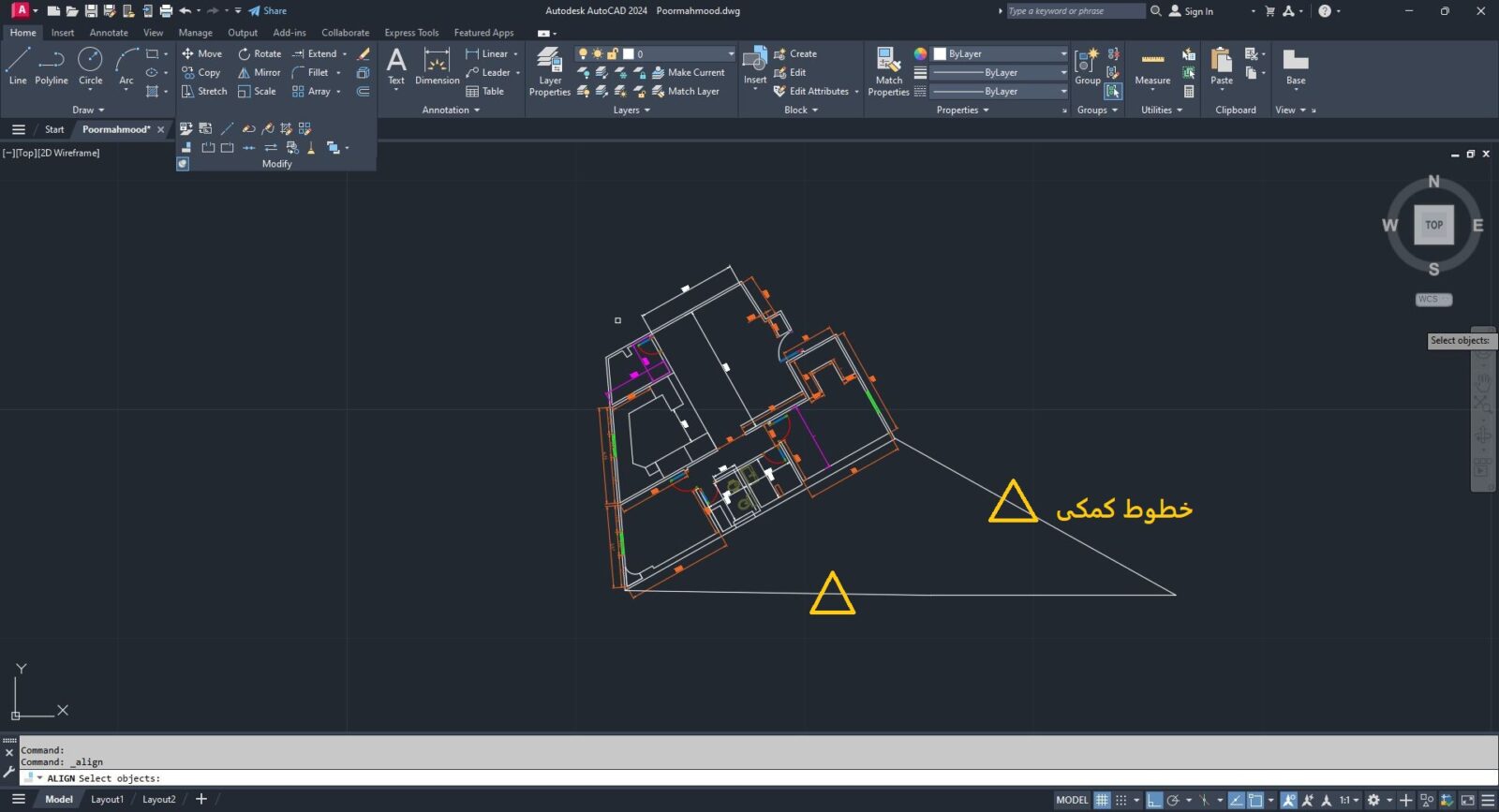

مثال اول: صاف کردن یک پلان یا آبجکت کج
فرض کنید یک پلان کمی چرخیده و میخواهید آن را صاف کنید.
مراحل انجام کار:

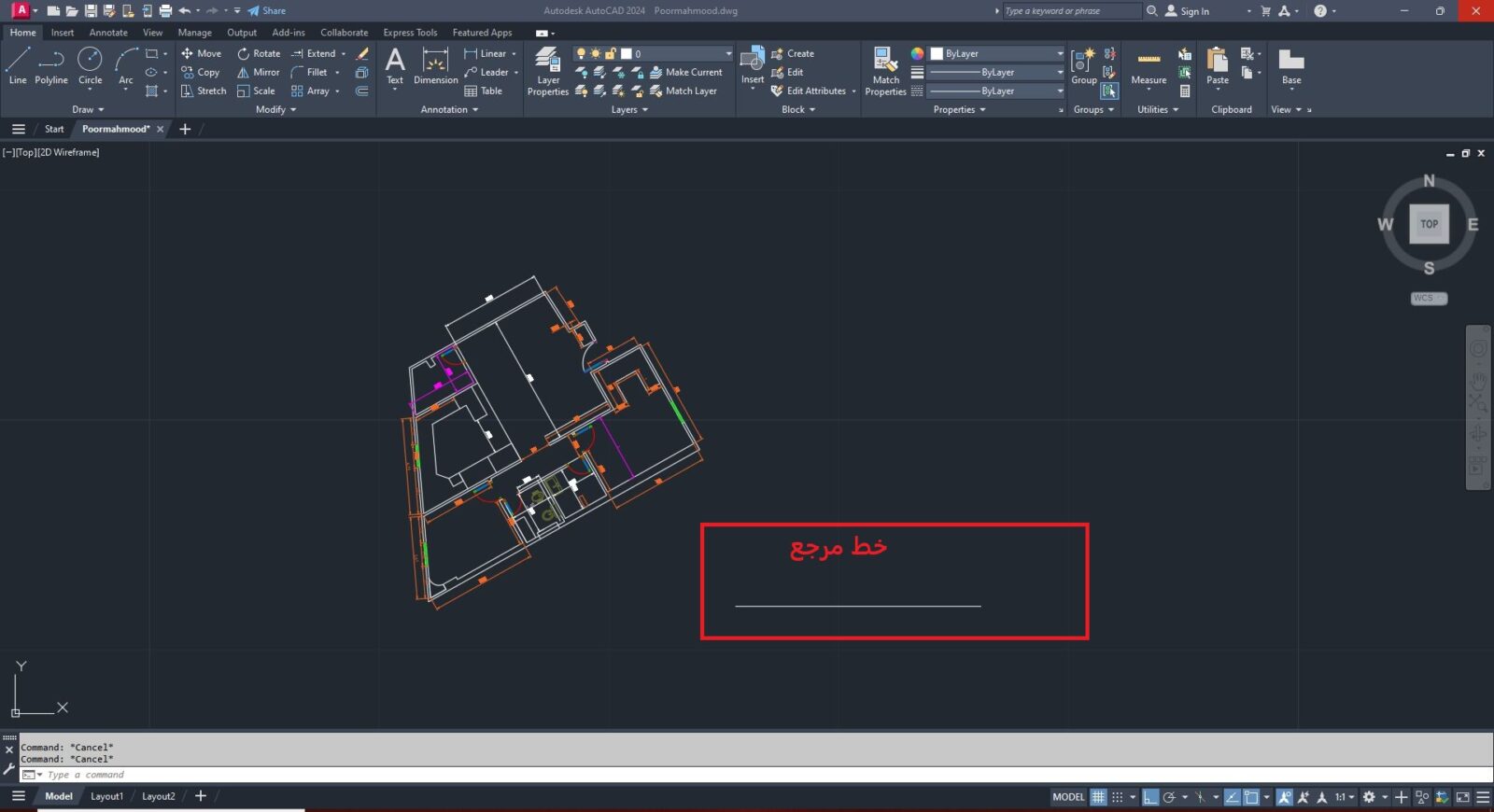

- یک خط صاف به عنوان مرجع رسم کنید.
- از منوی Modify یا با تایپ دستور:
ALIGN
- آبجکت مورد نظر را انتخاب کنید و Enter بزنید.
- اولین نقطه مرجع از آبجکت را انتخاب کنید.
- آن را به نقطه متناظر روی خط مرجع وصل کنید.
- دومین نقطه را نیز انتخاب و به خط مرجع متصل کنید.

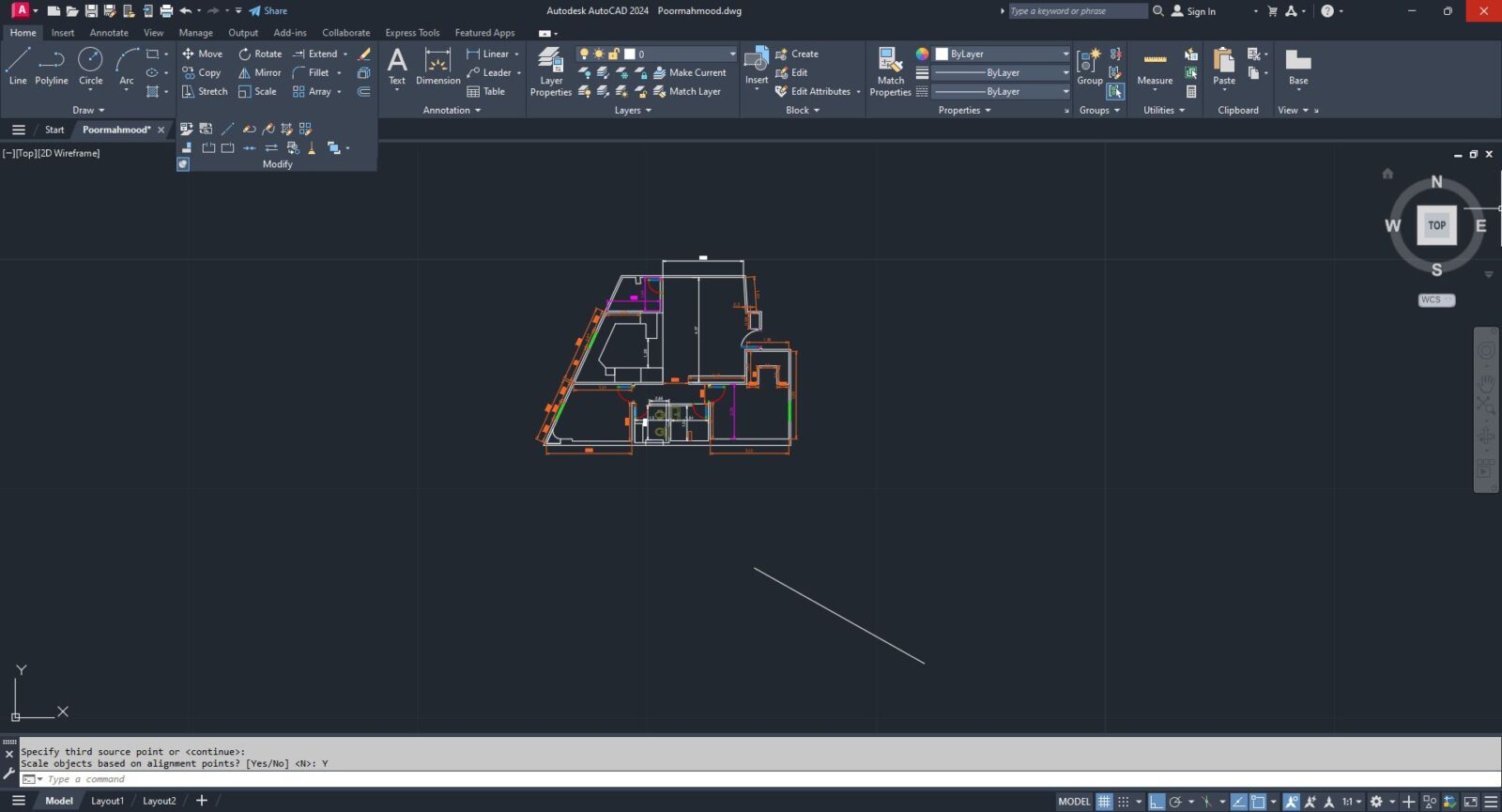

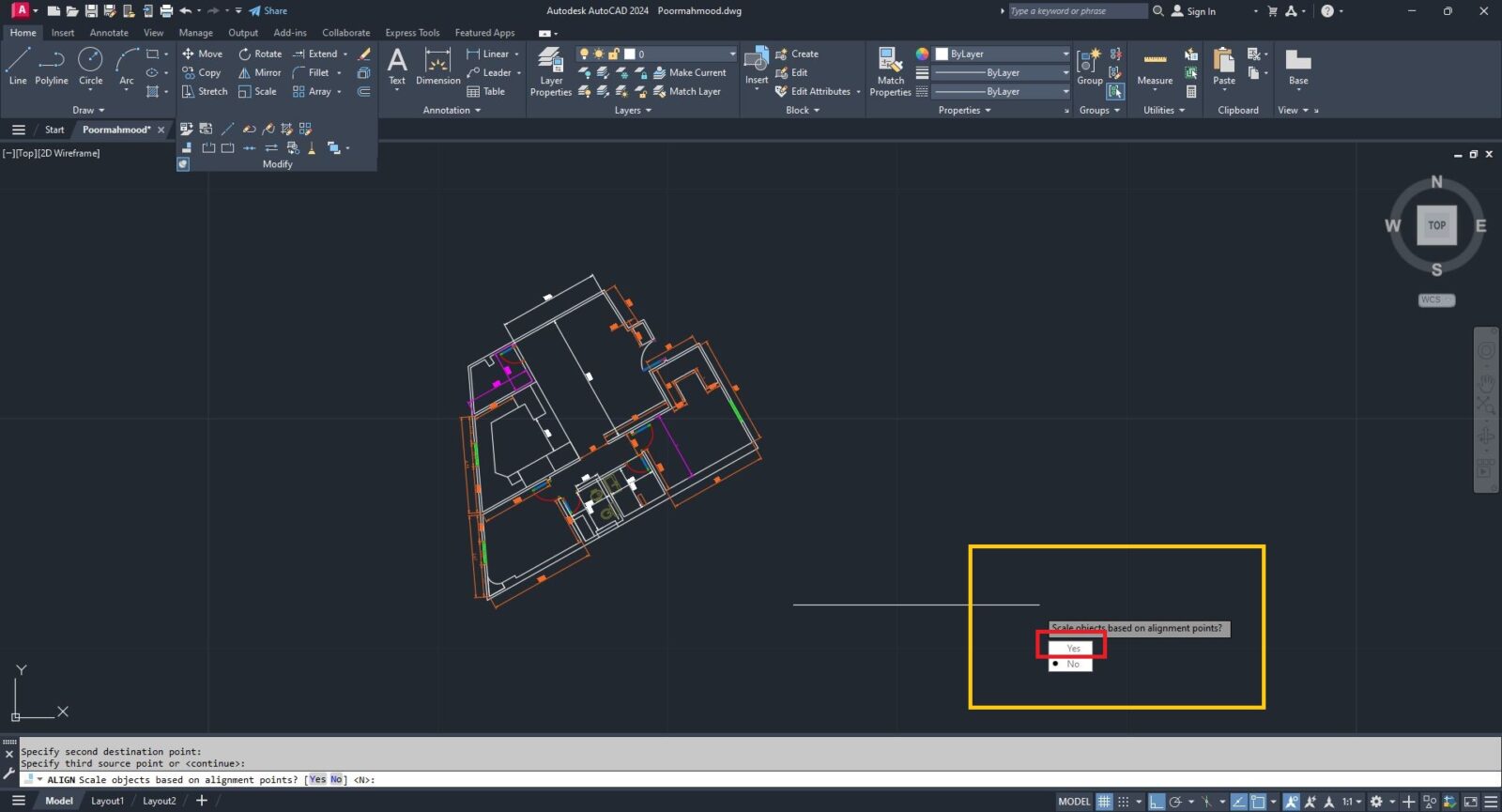

- در انتها نرمافزار میپرسد:
Scale objects based on alignment points?
اگر فقط میخواهید آبجکت صاف شود و اندازهاش تغییر نکند، گزینه No را انتخاب کنید.
نتیجه: پلان دقیقاً صاف میشود، بدون تغییر اندازه.

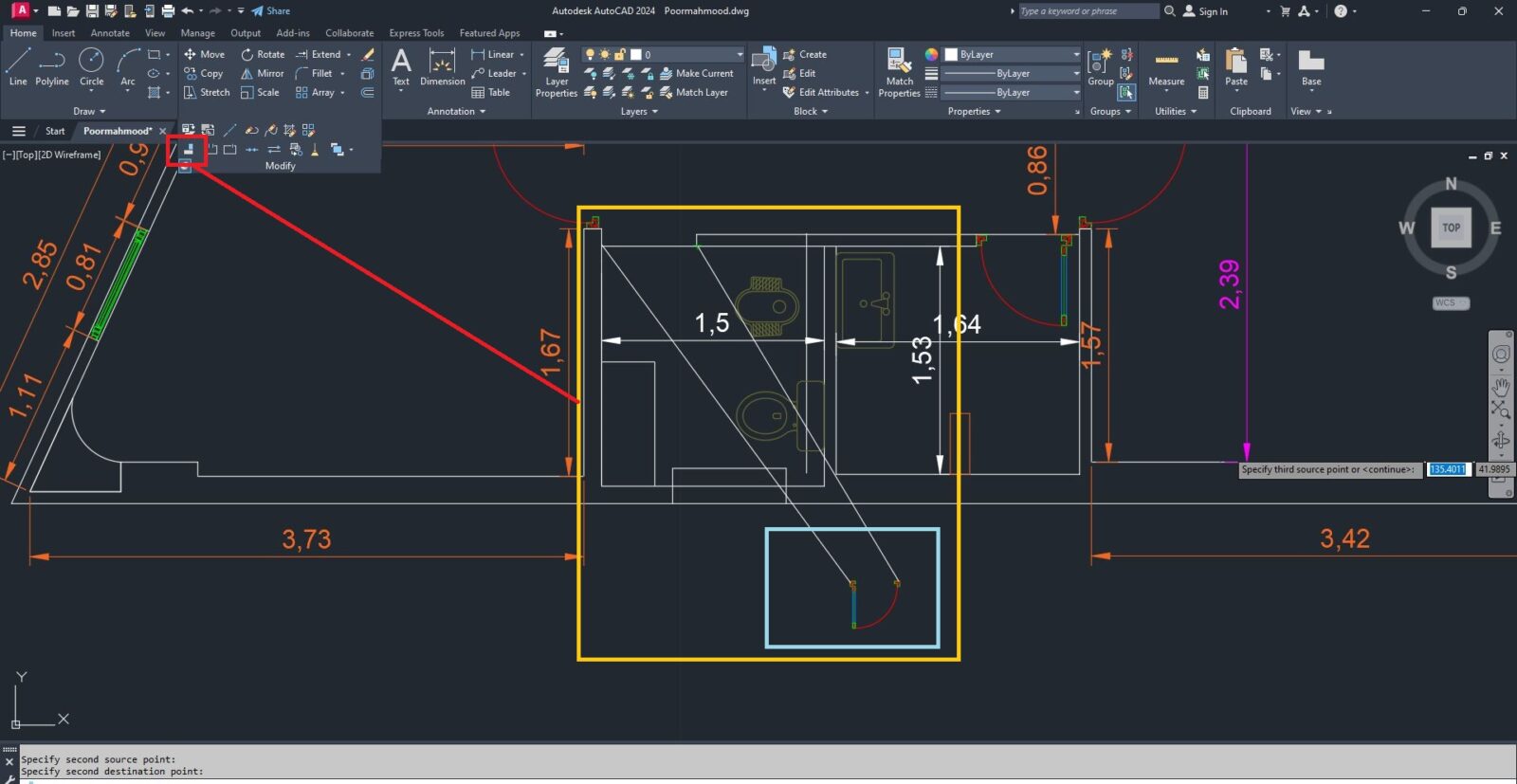

مثال دوم: هماندازه کردن یک آبجکت با یک خط مرجع
گاهی میخواهید یک در، پنجره یا هر آبجکت دیگری دقیقاً هماندازه یک خط خاص شود.
در این حالت:
- دوباره دستور ALIGN را اجرا کنید.
- دو نقطه از آبجکت را انتخاب کنید.
- آنها را به دو نقطه متناظر روی خط مرجع وصل کنید.
- این بار وقتی سؤال Scale نمایش داده شد، گزینه Yes را انتخاب کنید.
در این حالت آبجکت علاوه بر چرخش و جابهجایی، دقیقاً هماندازه مرجع میشود.
کاربرد عملی در پروژههای معماری

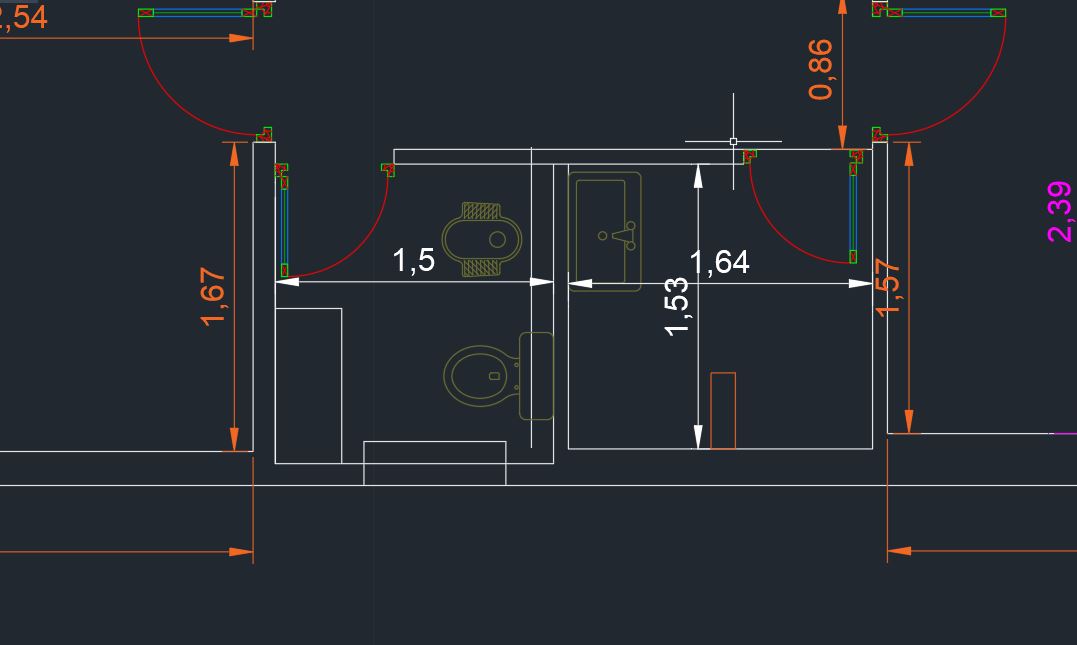

فرض کنید یک در را از فایل دیگری وارد کردهاید و اندازه آن دقیق نیست.
به جای اینکه با Scale به صورت تقریبی تنظیم کنید، میتوانید با ALIGN دقیقاً آن را هماندازه دیوار یا بازشو کنید.
این روش باعث میشود:
✔️ اندازهها دقیق باشند
✔️ خطای انسانی کاهش پیدا کند
✔️ پروژه سریعتر آماده تحویل شود
⸻
تفاوت کاربر معمولی و حرفهای
کاربر معمولی:
• Rotate میکند
• Move میکند
• بعد Scale میکند
• چند بار Undo میزند
کاربر حرفهای:
• یک بار ALIGN اجرا میکند
• تمام.
این یعنی تسلط واقعی بر AutoCAD.
⸻
این ویدیو توسط تیم پشتیبانی معمارگرام برای هنرجویان دورههای تخصصی تهیه شده است، اما سایر کاربران نیز میتوانند از آن استفاده کنند. در دورههای جامع، این دستورات در قالب پروژههای واقعی تمرین میشوند تا کاملاً در ذهن تثبیت شوند و در کار اجرایی به راحتی استفاده شوند.
اگر میخواهید سرعت، دقت و کنترل شما در AutoCAD چند برابر شود، یادگیری عمیق ابزارهایی مثل ALIGN یک قدم ضروری در مسیر حرفهای شدن است.
⸻
جمعبندی
با دستور ALIGN میتوانید:
• آبجکتهای کج را صاف کنید
• آنها را دقیقاً روی یک مرجع منطبق کنید
• در صورت نیاز هماندازه کنید
• بدون استفاده جداگانه از Rotate و Scale کار را انجام دهید
در طراحی معماری، ابزار درست یعنی زمان کمتر، دقت بیشتر و نتیجه حرفهایتر.
