آموزش دستور Trim و Extend در AutoCAD | افزایش سرعت ترسیم با میانبرهای کیبورد

سلام،
من محمدحسین آل‌خمیس از تیم پشتیبانی معمارگرام هستم.

در این آموزش می‌خواهیم درباره دو دستور بسیار مهم در AutoCAD صحبت کنیم:
• Trim (TR)
• Extend (EX)

اگر می‌خواهید سرعت طراحی‌تان بالا برود و پروژه‌ها را سریع‌تر تحویل دهید، باید این دستورات را با کیبورد یاد بگیرید، نه از منوها.

⸻

چرا باید دستورات را با کیبورد اجرا کنیم؟

کار با موس خوب است، اما کار با کیبورد سریع‌تر است.

وقتی دستورات را با تایپ میانبر اجرا می‌کنید:

✔️ سرعت کار چند برابر می‌شود
✔️ تمرکز شما از روی صفحه برداشته نمی‌شود
✔️ طراحی حرفه‌ای‌تر انجام می‌شود

برای مثال:
• برای Trim فقط کافیست تایپ کنید:

TR

• برای Extend تایپ کنید:

EX

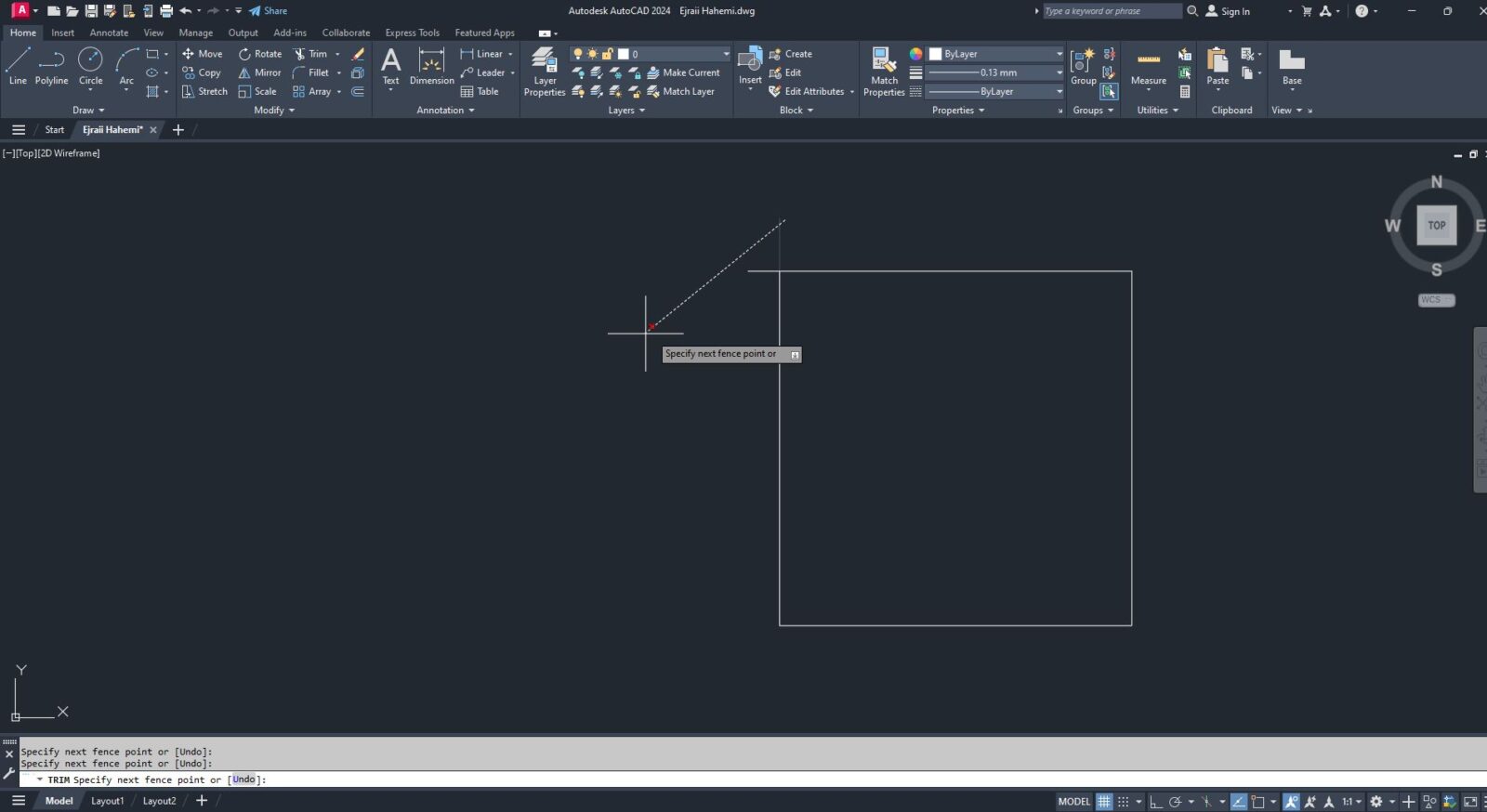

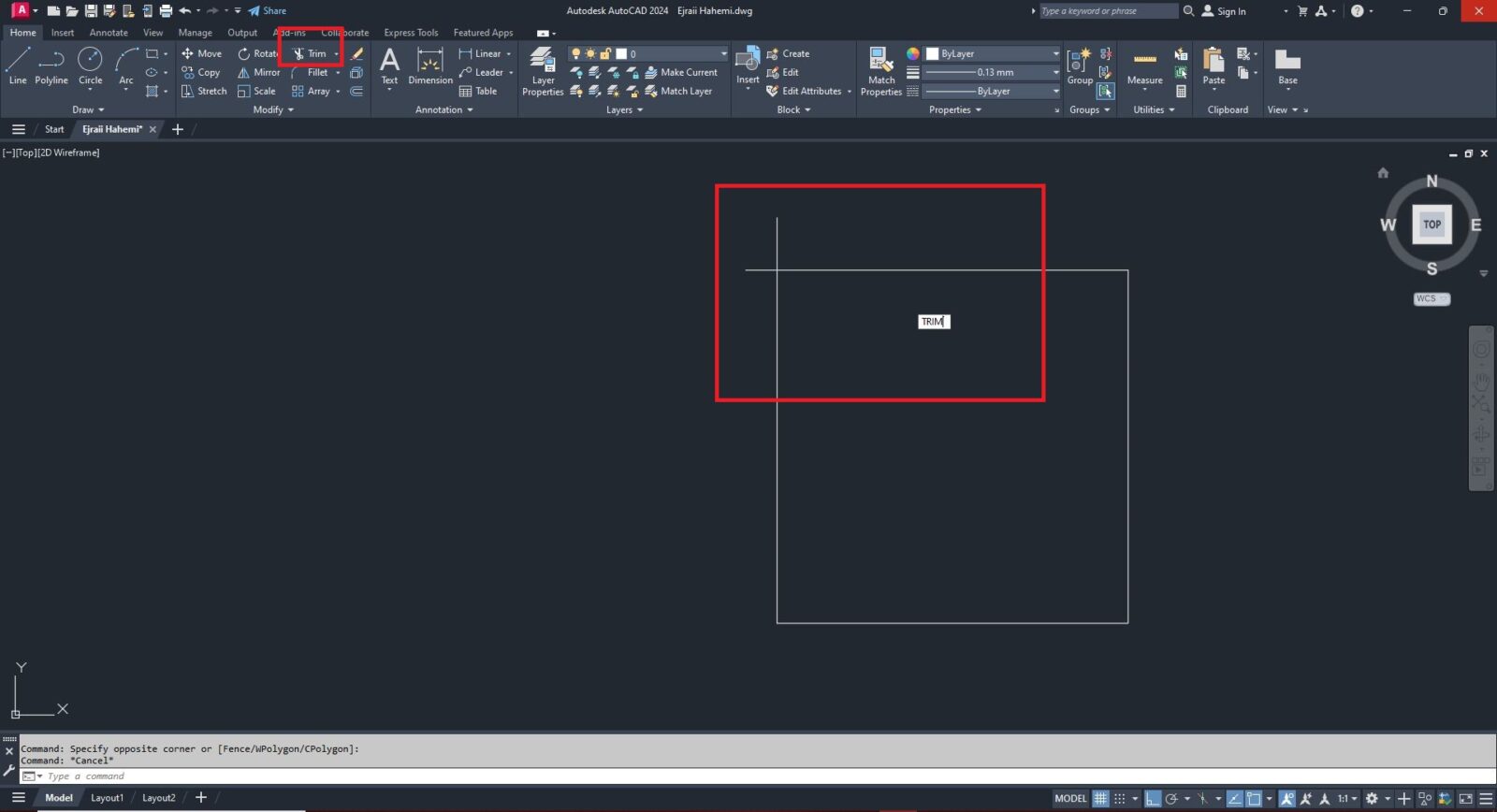

آموزش دستور Trim (TR) در AutoCAD

فرض کنید یک خط اضافه دارید که باید تا مرز یک خط دیگر قطع شود.

مراحل اجرا:

1. تایپ کنید:

TR

2. Enter بزنید.
3. روی قسمتی که باید حذف شود کلیک کنید.

خط دقیقاً تا مرز خط دیگر کوتاه می‌شود.

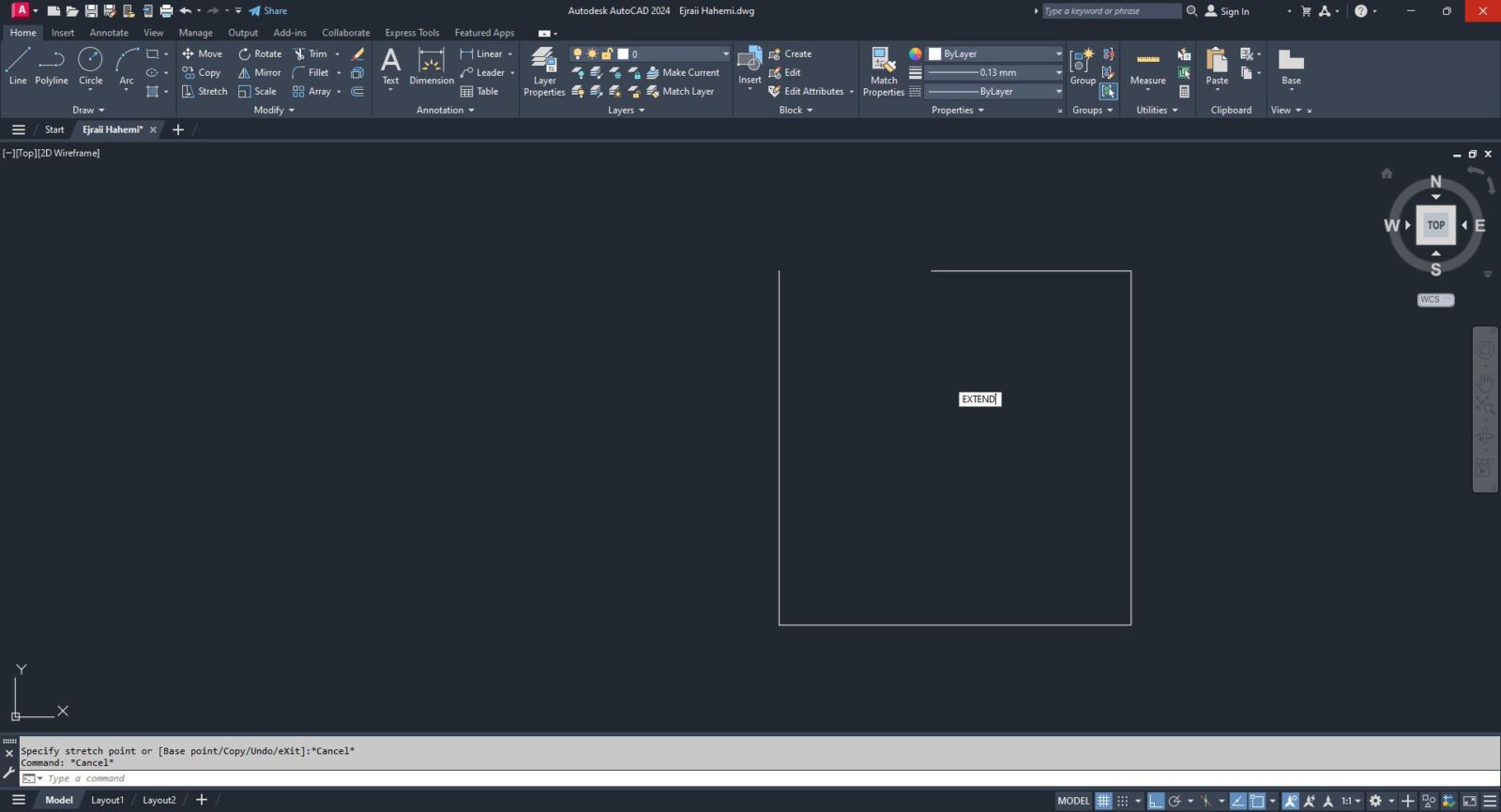

آموزش دستور Extend (EX) در AutoCAD

حالا فرض کنید یک خط کوتاه دارید و می‌خواهید آن را تا رسیدن به یک خط دیگر ادامه دهید.

مراحل اجرا:

1. تایپ کنید:

EX

2. Enter بزنید.
3. روی خط مورد نظر کلیک کنید.

خط به صورت خودکار تا برخورد با مرز بعدی ادامه پیدا می‌کند.

نکته بسیار مهم در Extend

برای اینکه Extend کار کند، حتماً باید در مسیر امتداد، یک خط یا آبجکت مرزی وجود داشته باشد.
اگر جلوی خط هیچ مرزی نباشد، هیچ اتفاقی نمی‌افتد.

ترفند حرفه‌ای: استفاده از Shift برای جابه‌جایی بین Trim و Extend

یک نکته مهم که بسیاری از کاربران نمی‌دانند:

وقتی داخل دستور Trim هستید،
اگر کلید Shift را نگه دارید، عملکرد دستور به Extend تبدیل می‌شود.

و بالعکس، داخل Extend هم با نگه داشتن Shift می‌توانید Trim انجام دهید.

این یعنی بدون خروج از دستور، می‌توانید بین کوتاه کردن و امتداد دادن جابه‌جا شوید.

چرا این دو دستور حیاتی هستند؟

در ترسیم پلان‌های معماری:
• برخورد دیوارها
• اصلاح تقاطع‌ها
• تمیز کردن خطوط اضافی
• تنظیم گوشه‌ها

همه با Trim و Extend انجام می‌شود.

اگر این دو دستور را سریع و اصولی بلد باشید، سرعت اجرای نقشه شما به شکل محسوسی افزایش پیدا می‌کند.

⸻

این آموزش برای چه کسانی تهیه شده است؟

این ویدیو توسط تیم پشتیبانی معمارگرام برای هنرجویان دوره‌های تخصصی تهیه شده، اما سایر کاربران AutoCAD هم می‌توانند از آن استفاده کنند.

در دوره‌های جامع، این دستورات در قالب پروژه‌های واقعی معماری تمرین می‌شوند، چون یادگیری ابزار بدون تمرین پروژه‌محور، ماندگار نخواهد بود.

اگر می‌خواهید در اتوکد سریع، دقیق و حرفه‌ای کار کنید، تسلط کامل بر Trim و Extend یکی از پایه‌های اصلی است.

⸻

جمع‌بندی

برای افزایش سرعت در AutoCAD:
• TR برای حذف سریع خطوط اضافی
• EX برای امتداد دقیق خطوط
• استفاده از Shift برای جابه‌جایی بین دو حالت
• تمرین اجرای دستورات با کیبورد

طراحی حرفه‌ای فقط به دانستن ابزارها نیست،
به سرعت، دقت و تسلط در استفاده از آن‌هاست.
