دستورات FILLET و CHAMFER در اتوکد دو دسنور بسیار مهم و کاربردی هستند که برای پخ کردن یا گرد کردن گوشههای کار استفاده میشوند. دستور Filet گوشهها را بهصورت گرد (پخ شده) در میآورد، در حالی که Chamfer گوشهها را بهصورت اریب و زاویهدار برش میدهد. این دستورات زمانی که خطوط به هم متصل نیستند، بسیار کاربردی بوده و برای طراحان و معمارانی که به اتصال خطوط در پلانها نیاز دارند، ابزاری بسیار مفید به حساب میآیند. در این ویدئو، نحوه استفاده از دستور فیلت و چمفر را بهطور کامل آموزش میدهیم، برای یادگیری نحوه پخ کردن گوشهها در اتوکد، ویدئو را مشاهده کنید.
آموزش دستور Fillet و Chamfer در AutoCAD | گرد کردن و پخ زدن گوشهها به روش حرفهای
سلام،
من محمدحسین آلخمیس از تیم پشتیبانی معمارگرام هستم.
در این آموزش میخواهیم درباره دو دستور بسیار مهم در اتوکد صحبت کنیم:
• Fillet (F)
• Chamfer (CHA)
اگر بخواهید دو خط را به هم برسانید، گوشهای را گرد کنید یا یک پخ دقیق ایجاد کنید، این دو دستور دقیقاً همان چیزی هستند که نیاز دارید.
⸻
کاربرد دستور Fillet در AutoCAD
فرض کنید دو خط دارید که به هم رسیدهاند یا میخواهید به هم برسند، اما میخواهید گوشه آنها حالت گرد داشته باشد.
در این حالت از Fillet استفاده میکنیم.
مراحل اجرا:

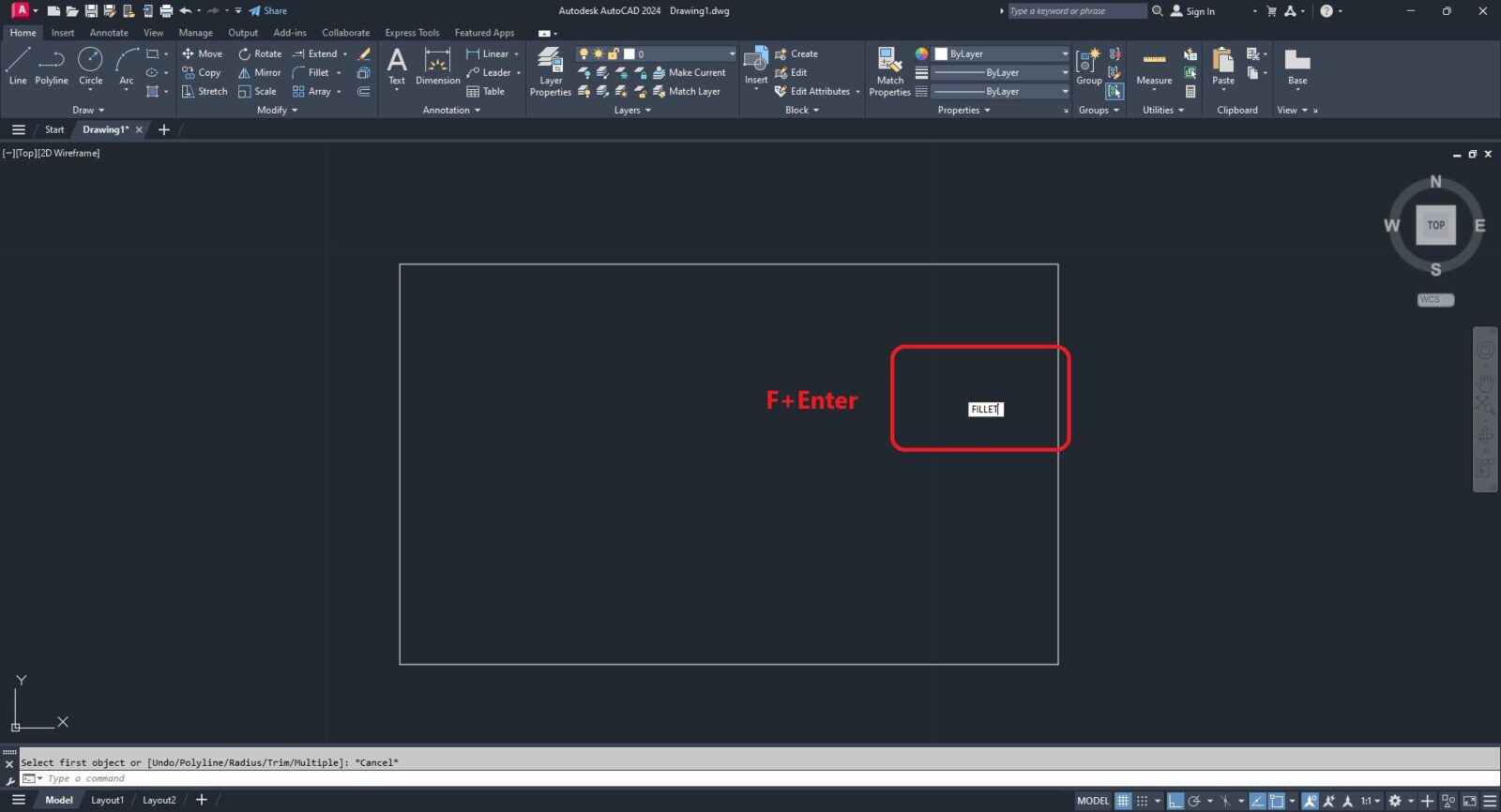

- در خط فرمان تایپ کنید
F - Enter بزنید.

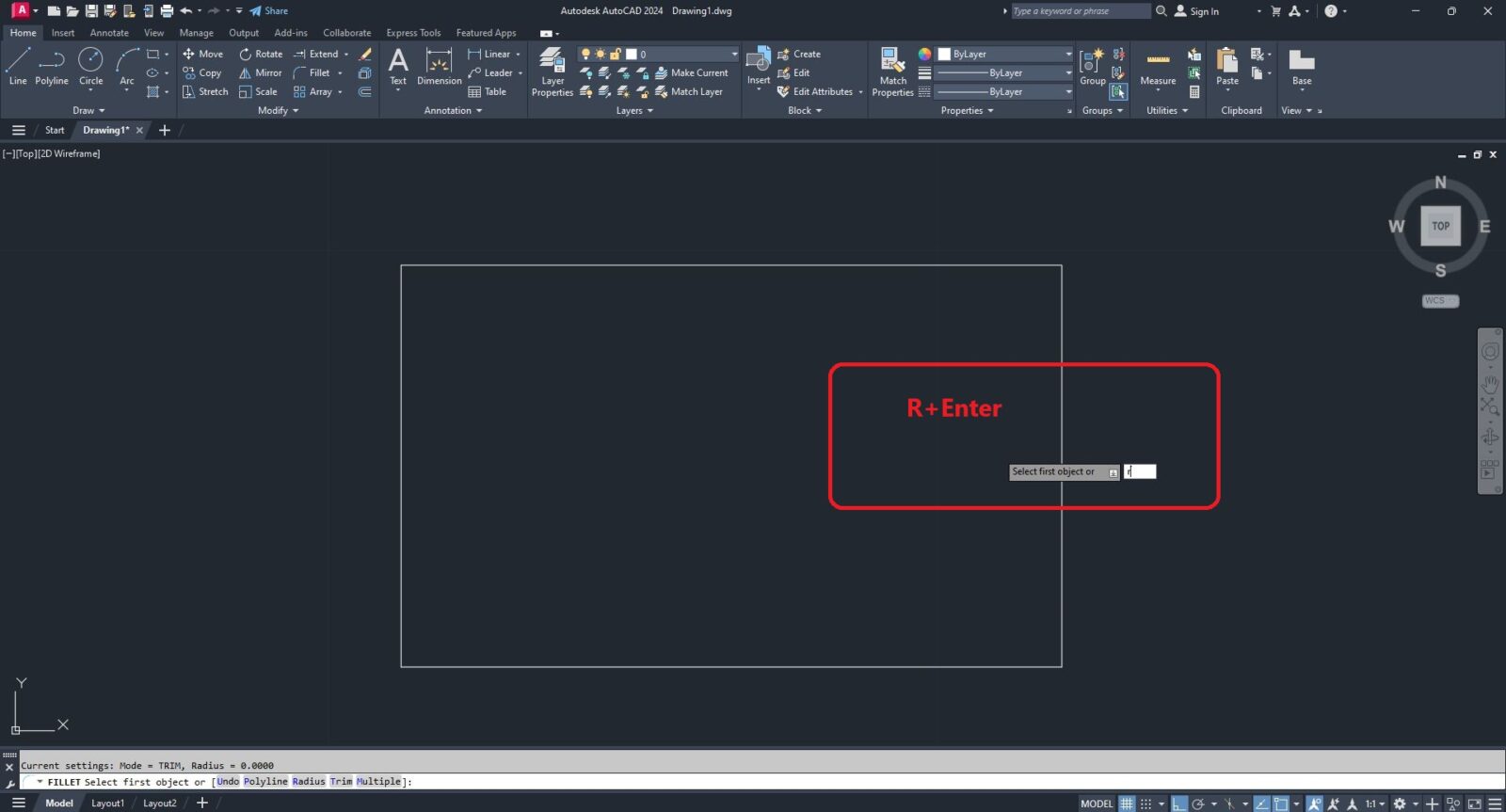

- برای تعیین شعاع گردی، حرف
R
را تایپ کنید و Enter بزنید.

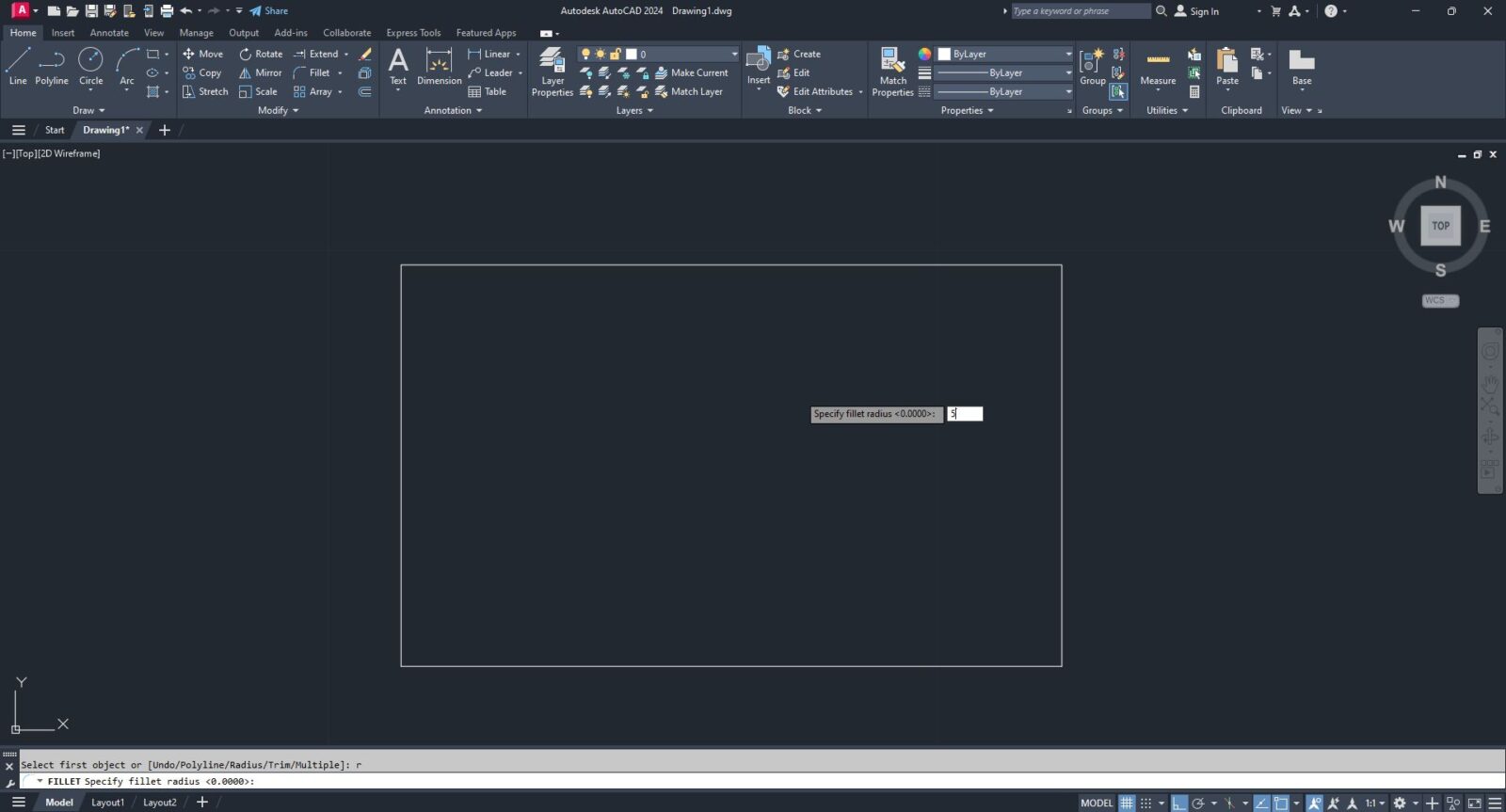

- مقدار شعاع مورد نظر را وارد کنید (مثلاً ۵) و Enter بزنید.

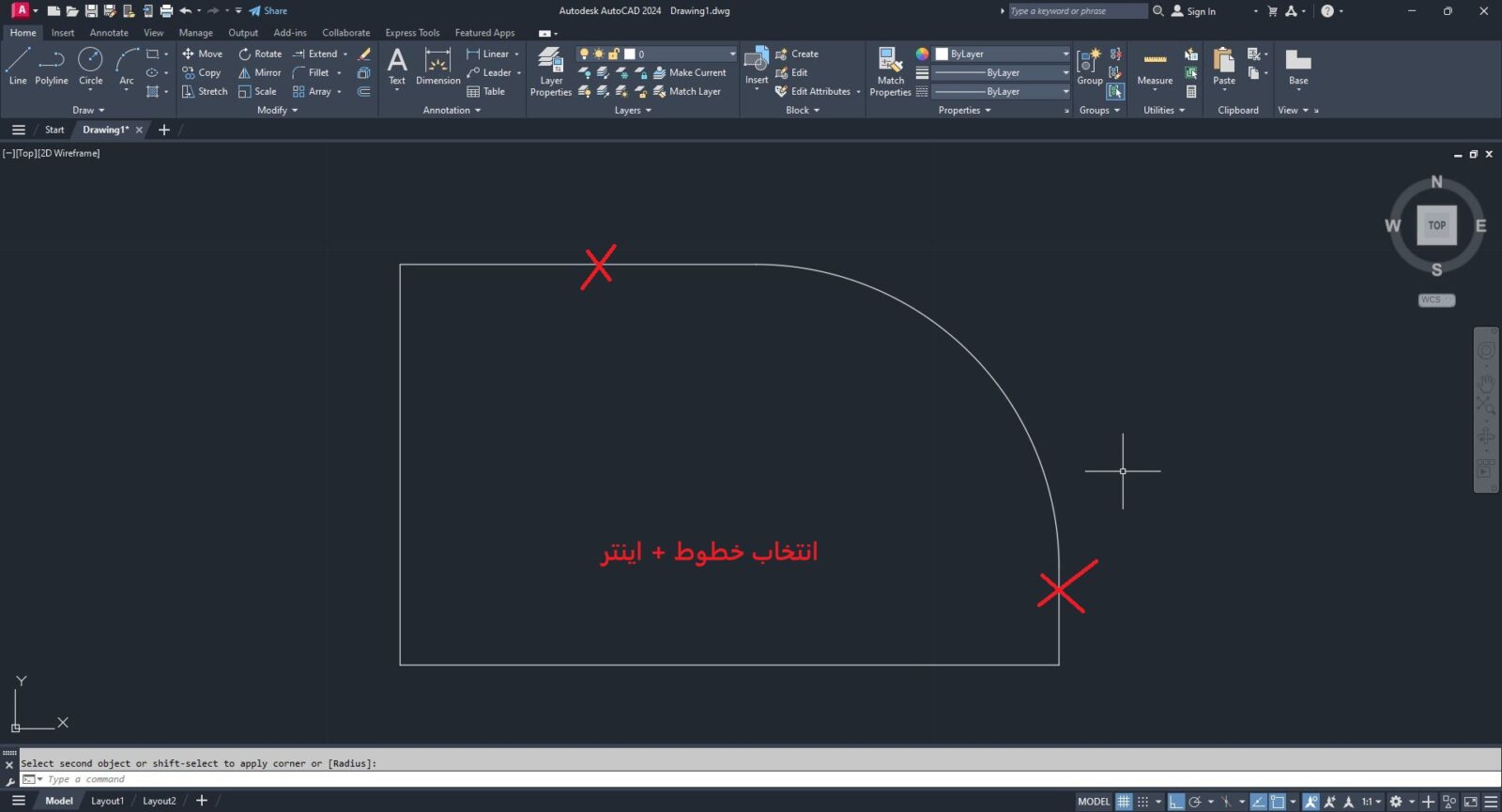

- حالا دو خط مورد نظر را انتخاب کنید.
گوشه به صورت گرد و با شعاع تعیینشده ایجاد میشود.
اگر Radius صفر باشد چه میشود؟
اگر مقدار Radius را صفر قرار دهید، Fillet فقط دو خط را به هم میرساند بدون ایجاد قوس.
این روش زمانی کاربرد دارد که خطوط دقیقاً به هم نرسیده باشند و بخواهیم سریع آنها را اصلاح کنیم.
⸻
کاربرد دستور Chamfer در AutoCAD
Chamfer برای ایجاد پخ (لبه صاف) بین دو خط استفاده میشود.
به جای گوشه گرد، یک لبه مورب و صاف ایجاد میکند.
مراحل اجرا:
- تایپ کنید
CHA
- Enter بزنید.
- برای تنظیم فاصله پخ، حرف
D
ا تایپ کنید و Enter بزنید.
- مقدار اول را وارد کنید (مثلاً ۳)
- مقدار دوم را هم وارد کنید (مثلاً ۳)
- دو خط را انتخاب کنید.

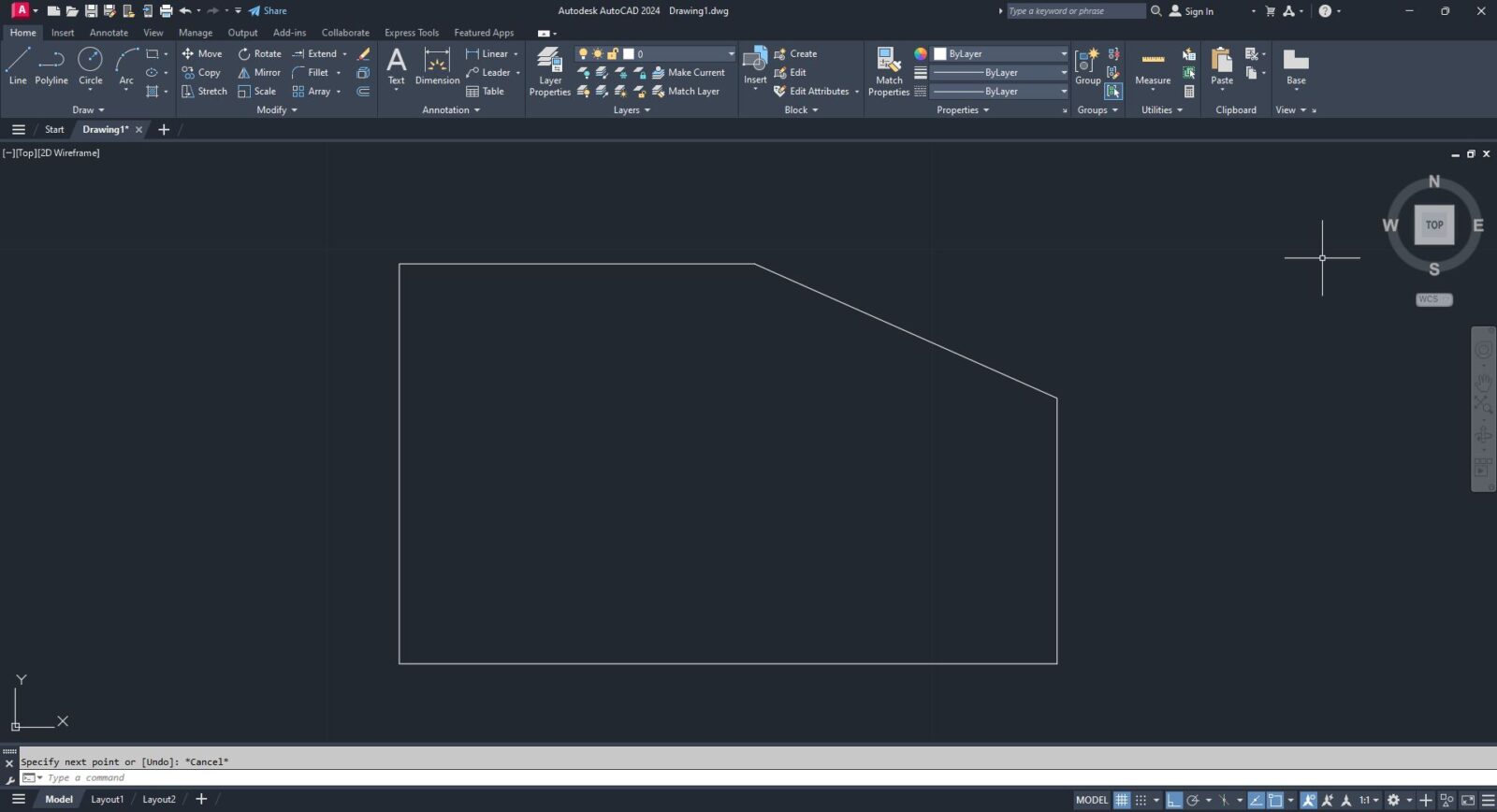

گوشه به صورت پخ خورده ایجاد میشود.
تفاوت Fillet و Chamfer
• Fillet → گوشه گرد
• Chamfer → گوشه پخ (لبه صاف مورب)
یک کاربرد مهم در پلان معماری
در طراحی معماری:
• برای گرد کردن لبه ستونها
• اصلاح گوشه دیوارها
• پخ زدن بازشوها
• اصلاح سریع خطوطی که دقیق به هم نرسیدهاند
این دو دستور بسیار کاربردی هستند.
حتی اگر دو خط کمی از هم فاصله داشته باشند، Fillet و Chamfer میتوانند آنها را سریع به هم متصل کنند.
چرا یادگیری این دستورات مهم است؟
کاربر مبتدی:
• خطوط را Trim میکند
• Extend میکند
• چند بار Undo میزند
کاربر حرفهای:
• Fillet یا Chamfer اجرا میکند
• با یک کلیک گوشه اصلاح میشود
این یعنی سرعت بیشتر، خطای کمتر و کنترل دقیقتر روی جزئیات.
⸻
این ویدیو توسط تیم پشتیبانی معمارگرام برای هنرجویان دورههای تخصصی تهیه شده است، اما سایر کاربران هم میتوانند از آن استفاده کنند.
در دورههای جامع AutoCAD، این دستورات در قالب پروژههای واقعی تمرین میشوند تا دقیقاً بدانید چه زمانی باید از Fillet استفاده کنید و چه زمانی Chamfer انتخاب بهتری است. همین جزئیات کوچک هستند که کیفیت نهایی نقشه را حرفهای میکنند.
⸻
جمعبندی
برای اصلاح گوشهها در AutoCAD:
• F → Fillet → ایجاد گوشه گرد
• R → تعیین شعاع
• CHA → Chamfer → ایجاد پخ
• D → تعیین فاصله پخ
در طراحی حرفهای، گوشهها فقط محل برخورد دو خط نیستند؛
محل نمایش دقت شما هستند.
