آموزش انتقال فایل اتوکد به نرم‌افزار ۳ds Max (تری‌دی‌مکس)

سلام! من رعنا صالحیان هستم از تیم پشتیبانی معمارگرام.
در این آموزش می‌خوام به شما نحوه انتقال صحیح و بدون خطای فایل‌های اتوکد (AutoCAD) به نرم‌افزار تری‌دی‌مکس (3ds Max) رو قدم به قدم توضیح بدم. این موضوع یکی از رایج‌ترین چالش‌ها برای معماران و طراحان سه‌بعدی هست، چون اگر تنظیمات به‌درستی انجام نشه، هم مقیاس‌ها به‌هم می‌ریزه و هم مدل شما در مکس درست نمایش داده نمی‌شه.

مرحله اول: بررسی واحدها (Units) در اتوکد

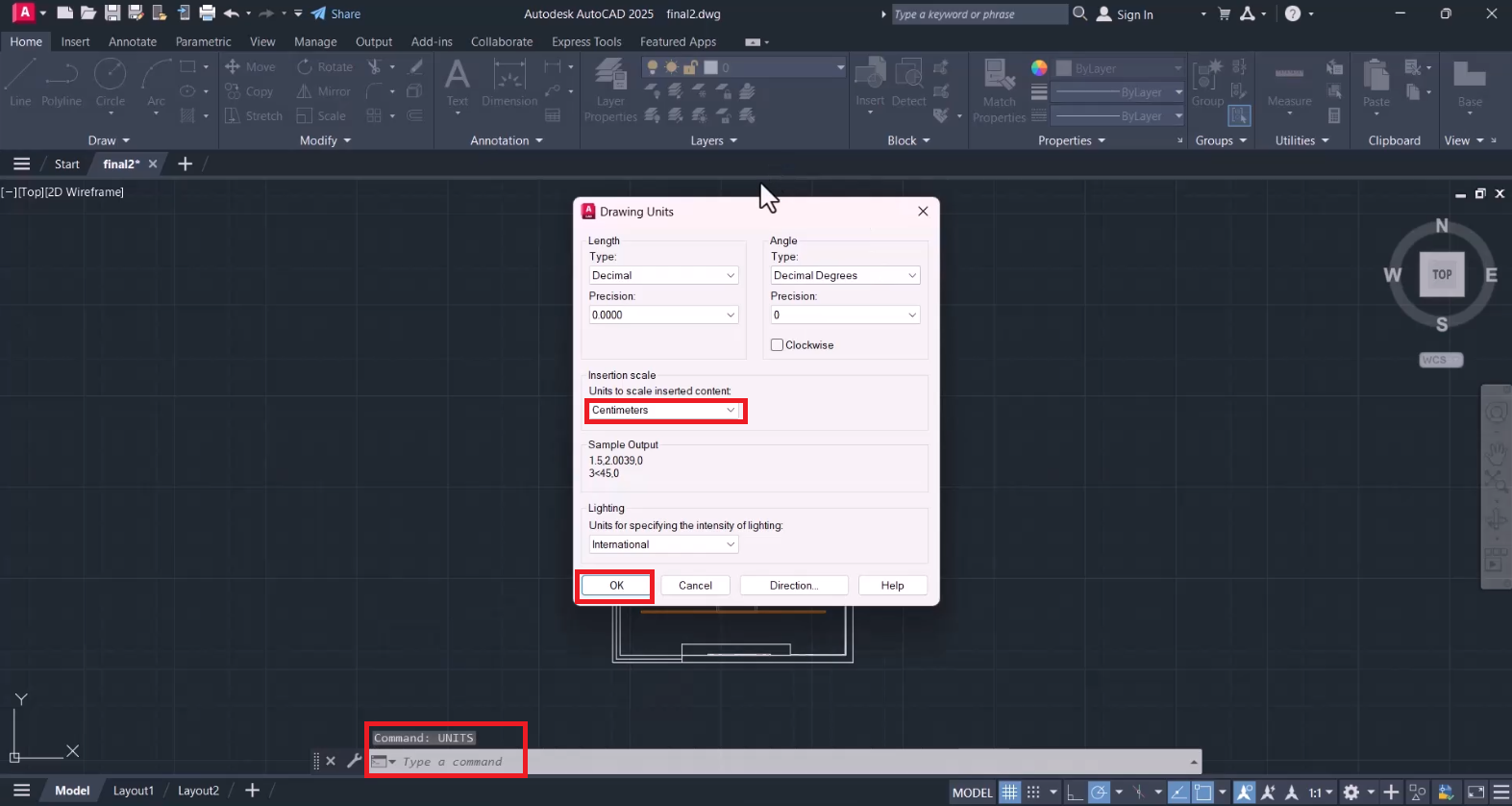

اولین کاری که باید انجام بدیم اینه که واحدهای پروژه رو در اتوکد چک کنیم. برای این کار، در قسمت Search Box نرم‌افزار اتوکد، عبارت Units رو سرچ کنید و وارد تنظیمات بشید.

🔹 مطمئن بشید که واحد شما روی سانتی‌متر تنظیم شده.
🔹 با دستور DIM می‌تونید اندازه‌ها رو کنترل کنید. برای مثال، در پروژه من دیواری به طول ۶۶۰ سانتی‌متر (۶ متر و ۶۰ سانت) وجود داره.

مرحله دوم: تنظیم واحدها در ۳ds Max

حالا میریم سراغ نرم‌افزار تری‌دی‌مکس.

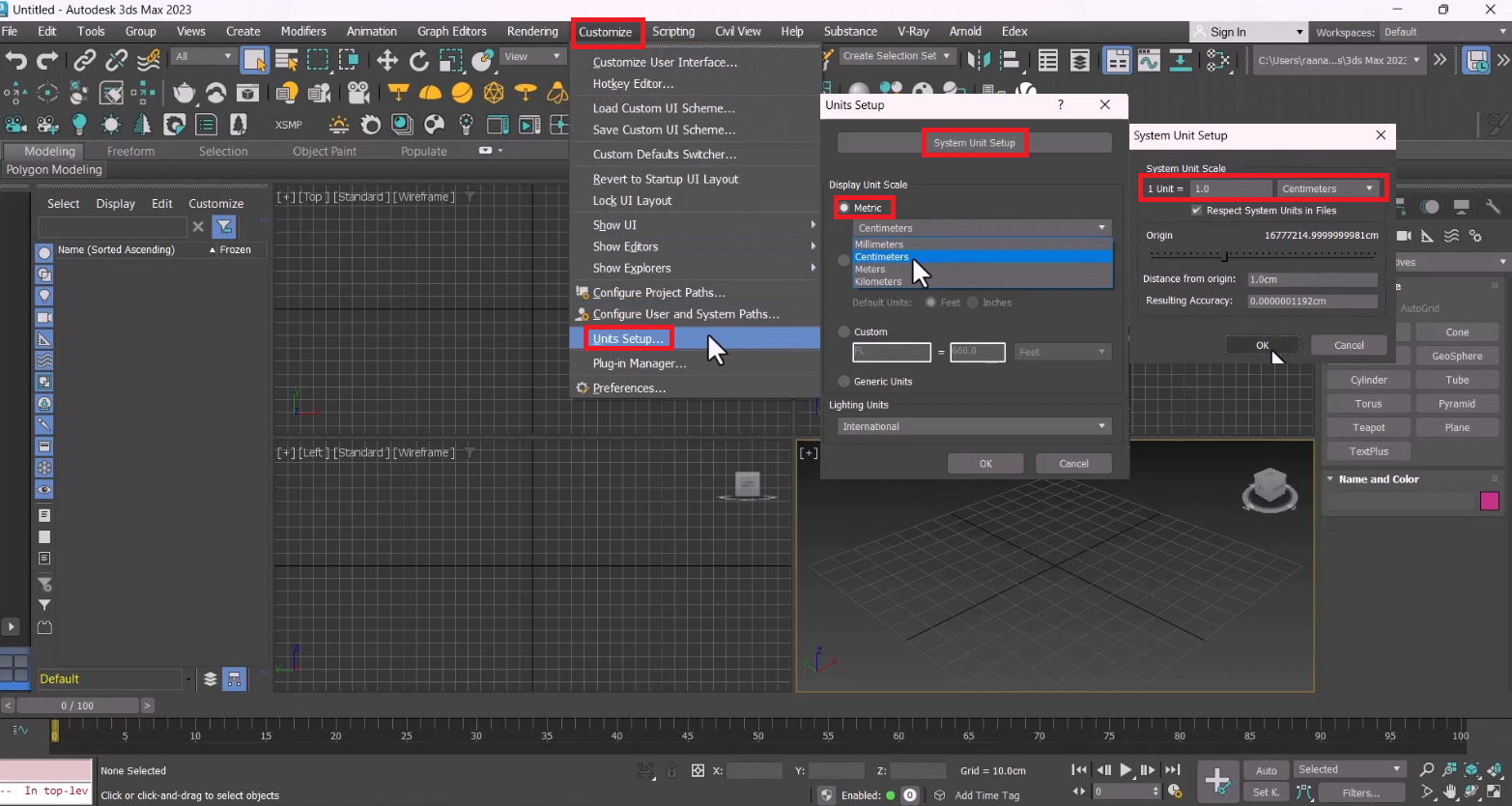

از منوی Customize > Units Setup واحد متریک (Metric) رو انتخاب کنید و روی سانتی‌متر بذارید.
بعدش وارد System Unit Setup بشید و اونجا هم سانتی‌متر رو انتخاب کنید. این بخش خیلی مهمه، چون تعیین‌کننده‌ی واحد اصلی نرم‌افزار برای وارد کردن مدل‌هاست.

مرحله سوم: وارد کردن فایل اتوکد به ۳ds Max

برای انتقال فایل:

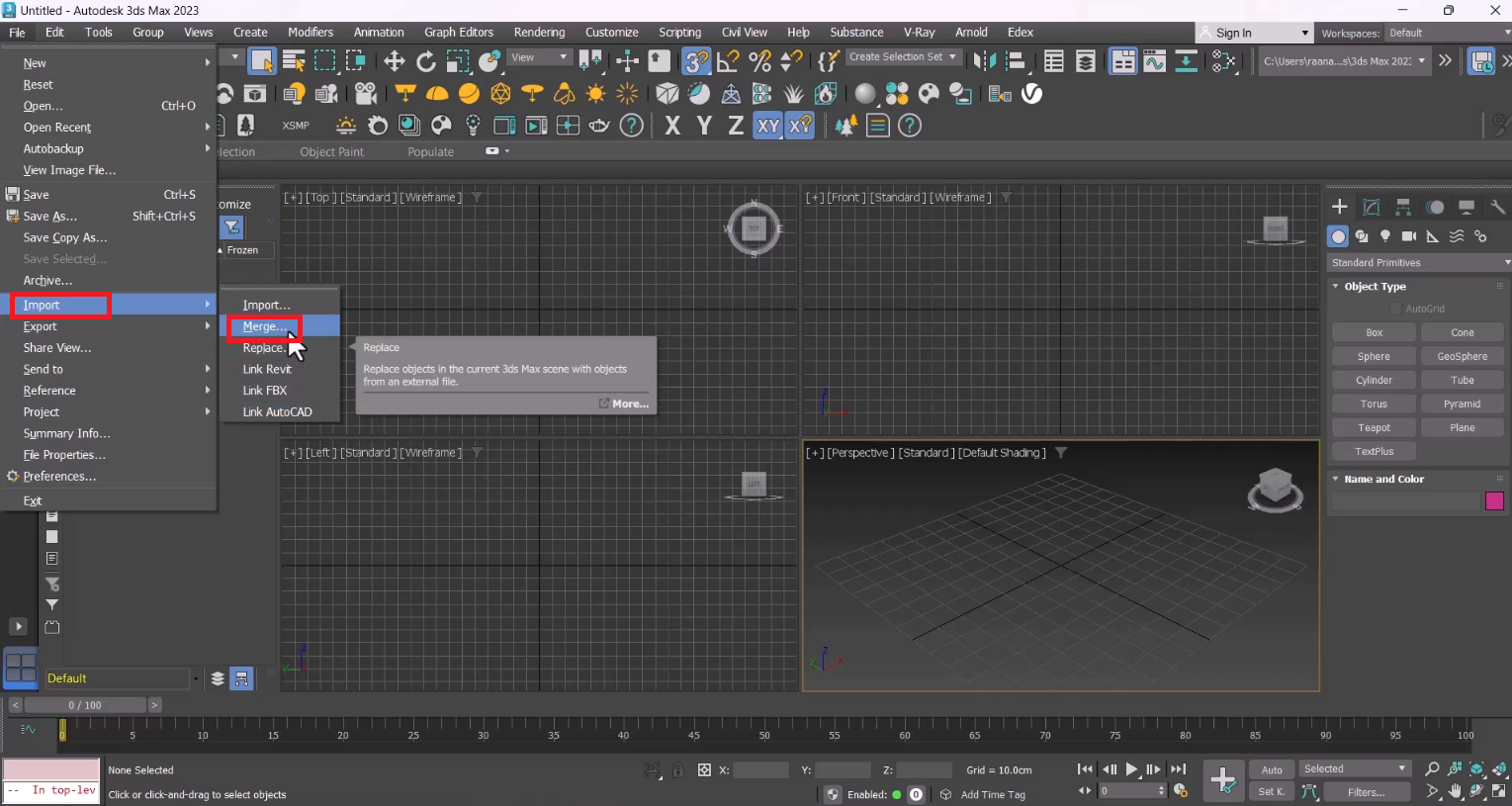

• از منوی File > Import می‌تونید دو روش رو انتخاب کنید:
  1. Link AutoCAD (برای زمانی که فایل شما هنوز نهایی نیست و می‌خواید تغییرات اتوکد همزمان در مکس آپدیت بشه).
  2. Merge (برای زمانی که فایل کامل شده و فقط می‌خواید اون رو وارد مکس کنید).

من در این آموزش از Merge استفاده کردم و فایل رو انتخاب کردم.

مرحله چهارم: تنظیمات مهم هنگام Import

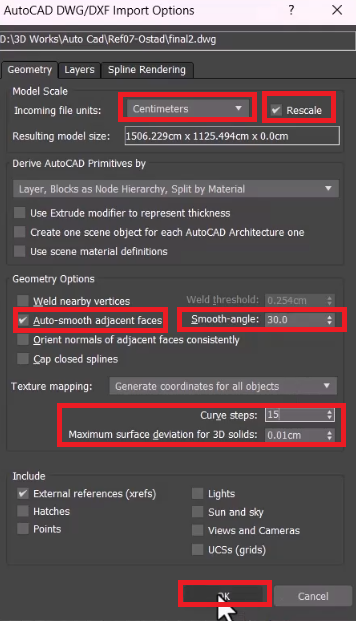

وقتی فایل رو انتخاب می‌کنید، یک سری تنظیمات ظاهر میشه. اینجا چند نکته مهم وجود داره:

• Scale رو روی Automatic بذارید تا اگر اختلافی بین واحدها بود، خود نرم‌افزار اصلاحش کنه.
• در قسمت Smoothing Angle بهتره عدد رو کمی بالا ببرید، مخصوصاً اگر پلان یا مدل شما منحنی باشه، تا خطوط شکسته نمایش داده نشن.
• در بخش Maximum Surface Deviation این عدد رو تا حد ممکن پایین بیارید تا انحراف بین سطح واقعی اتوکد و سطحی که در مکس ساخته میشه، کمتر باشه.

مرحله پنجم: بررسی صحت ابعاد در ۳ds Max

بعد از وارد شدن پلان، حتماً ابعاد رو در مکس کنترل کنید.
با استفاده از ابزار Tape می‌تونید روی دیوارها اندازه‌گیری کنید.
همون‌طور که در مثال من می‌بینید، طول دیوار ۶۶۰ سانتی‌متر نمایش داده شد، یعنی همه‌چیز درست انجام شده.

جمع‌بندی

انتقال درست فایل‌های اتوکد به 3ds Max فقط چند دقیقه زمان می‌بره، اما اگر تنظیمات واحدها یا ایمپورت رو اشتباه انجام بدید، کل مدل‌سازی شما به مشکل می‌خوره.

این آموزش توسط تیم پشتیبانی معمارگرام برای هنرجویان عزیز آماده شده. اما خبر خوب اینه که اگر شما هم می‌خواید به صورت حرفه‌ای کار با اتوکد و تری‌دی‌مکس رو یاد بگیرید، می‌تونید از همین آموزش‌ها استفاده کنید. با دیدن این ویدیوها، نه‌تنها زمانتون کمتر هدر میره، بلکه خروجی کارتون هم کاملاً استاندارد و دقیق خواهد بود.
